产品详情

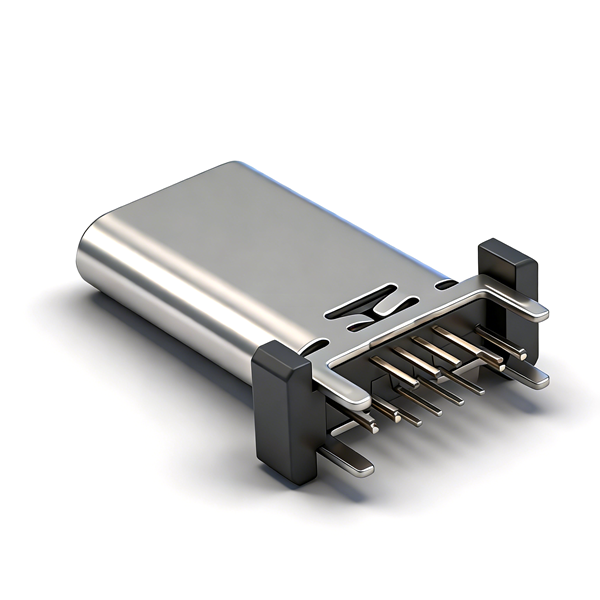

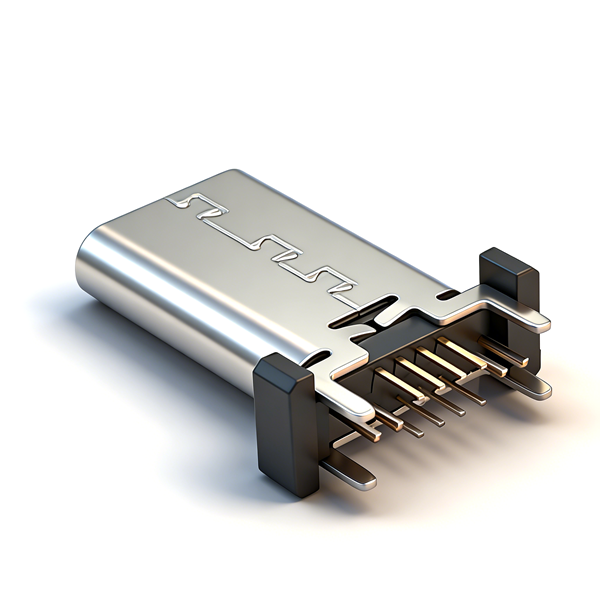

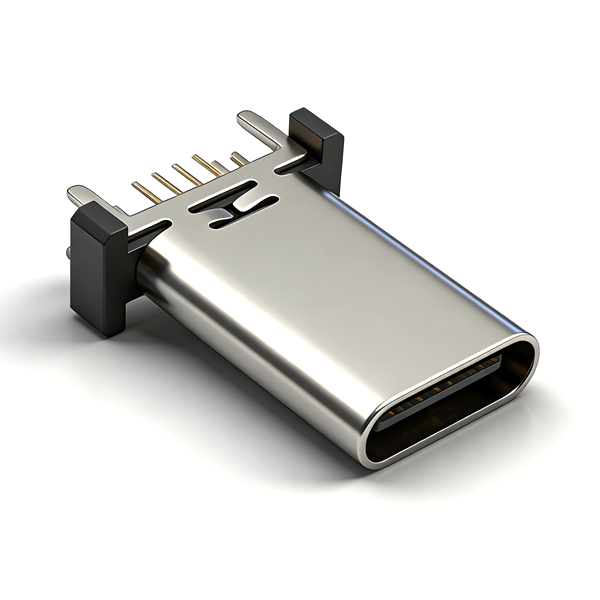

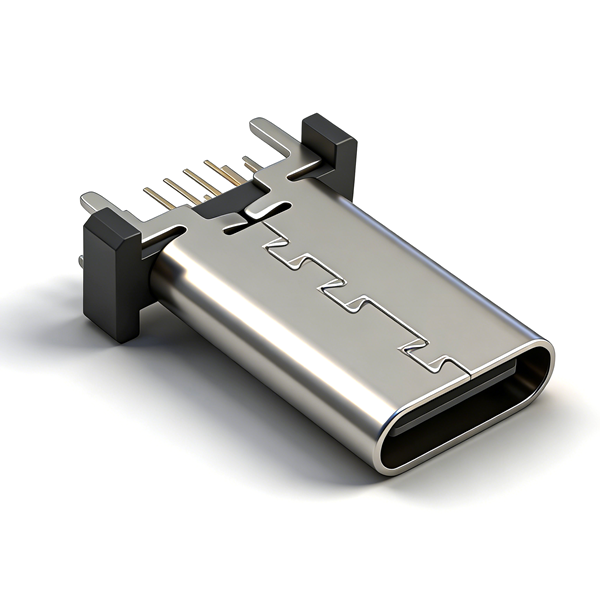

A031617A为8.45mm超薄复合Type-C插座，四角同时配置SMT贴片与DIP插件焊位，双重固定抗震稳定；闭口防尘舌保护内部端子，16PIN全通道同步承载大功率快充与SBU高清视频；LCP胶耐受260℃回流焊，不锈钢外壳48小时盐雾防锈；采用24mm标准工业载带全自动包装，单卷2400PCS，适配自动化贴片插件产线，PCB同真空盒复合款，但包装不通用。

产品规格

产品型号	A031617A
产品名称	8.45mm四脚SMT+DIP复合载带16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	8.45mm（超薄矮立式）
固定结构	SMT贴片+DIP插件双重复合固定
舌片结构	闭口内置防尘舌
包装方式	24mm自动化载带，单卷2400PCS
屏蔽配置	无内置不锈钢中屏蔽片
环保标准	ROHS、REACH
备注	自动化载带量产、双重抗震、无防水、不可替换真空盒复合款

注意事项

PCB需同时设计贴片焊盘与插件孔，单一工艺无法完全固定；
配套全自动载带贴/插件机，不能用于真空盒手工产线；
无内置中屏蔽，高EMC工业、影音设备建议增加整机屏蔽；
SMT回流焊峰值温度≤260℃，避免LCP胶芯高温变形；
无防水结构，仅适用于室内干燥充电整机；
仓储保持干燥，防止载带粘连、端子氧化。
