TYPE C母座16PIN 立式四脚插板DIP L=16.5 A款-TYPE-C 连接器-晨阳电子

产品详情

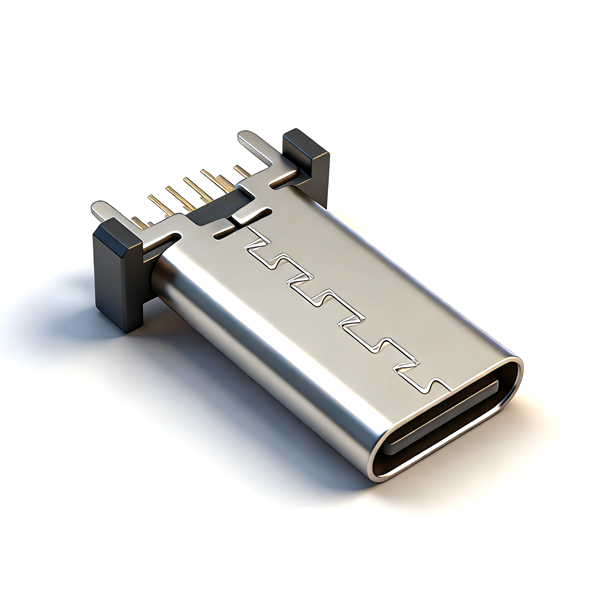

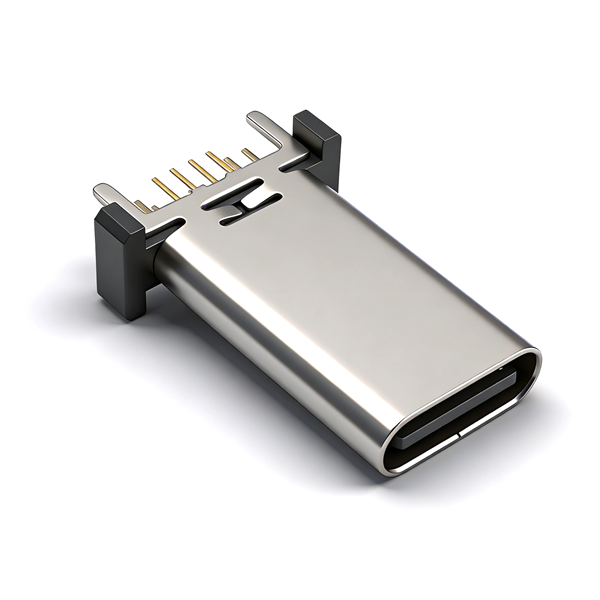

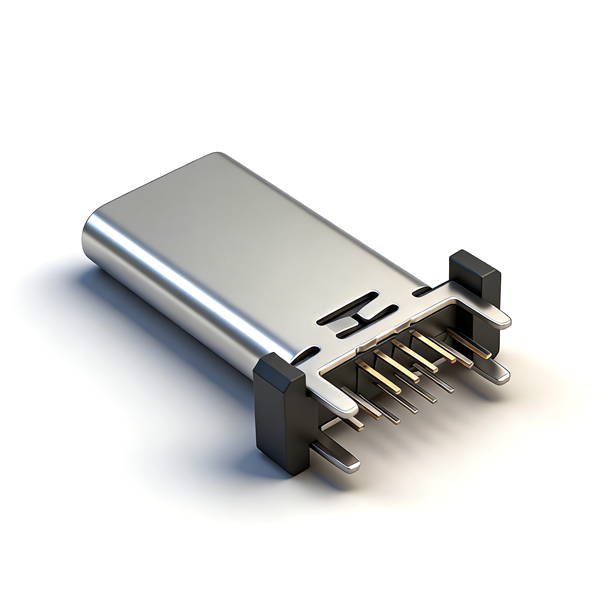

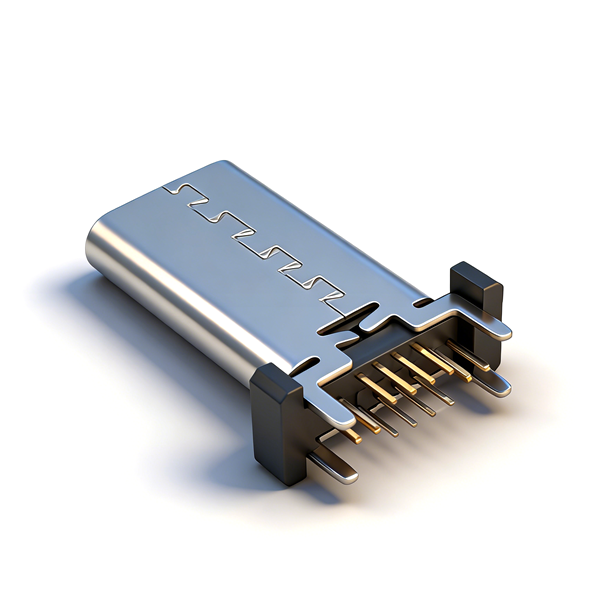

A031616A为16.5mm加长伸出复合Type-C插座，四角SMT贴片+DIP插件双固定结构，抗震性能优异；闭口防尘舌搭配2.15mm插拔行程，整机适配厚外壳深腔体设备；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈，工作温区覆盖-40至85℃；PCB底尺寸与8.45mm矮复合款通用，但加长高度无法直接替换，仅干燥环境整机使用。

产品规格

产品型号	A031616A
产品名称	16.5mm加长立式SMT+DIP复合16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	16.5mm加长伸出款
固定结构	SMT贴片+DIP插件双重复合固定
插接行程	2.15mm
工作温区	-40℃ ~ +85℃宽温
屏蔽配置	无内置不锈钢中屏蔽片
包装规格	真空盒100PCS/盒，5000PCS/整箱
环保标准	ROHS、REACH
备注	加长伸出、双重抗震、宽温、无防水、不可替换8.45矮复合款

注意事项

PCB必须同时绘制贴片焊盘与插件孔，单一工艺无法完全固定；
16.5mm加长高度，整机腔体深度需匹配，不能替换8.45矮复合型号；
无内置中屏蔽，高EMC工业/影音设备需额外整机屏蔽；
真空盒手工分装，不适用全自动载带贴片产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，真空盒开封尽快投产避免端子氧化。
