产品详情

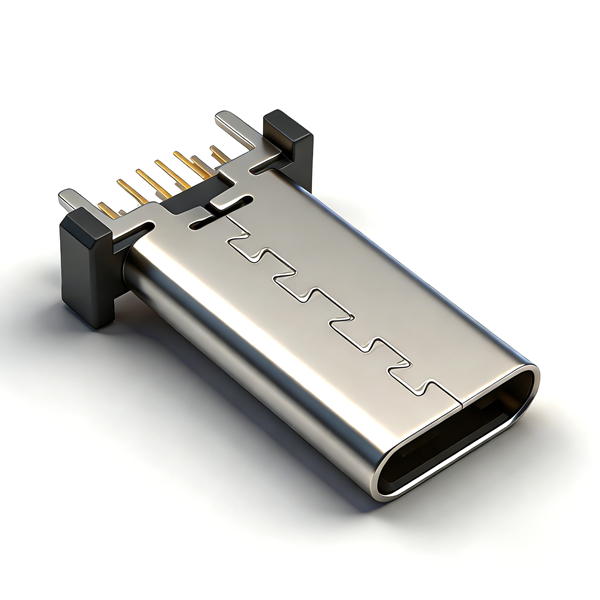

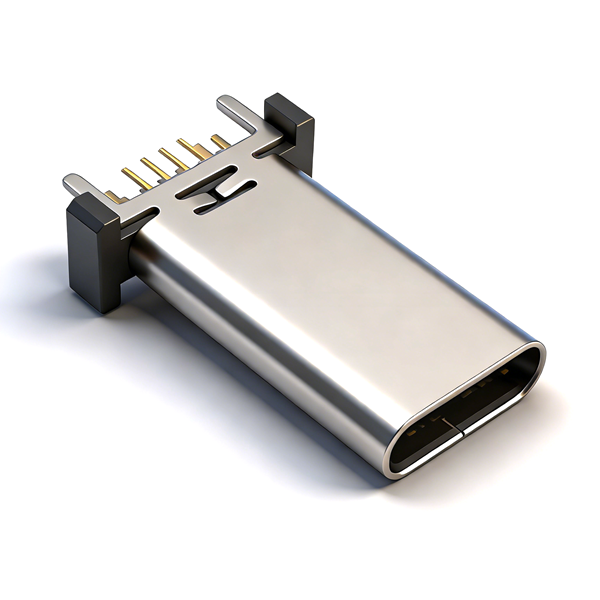

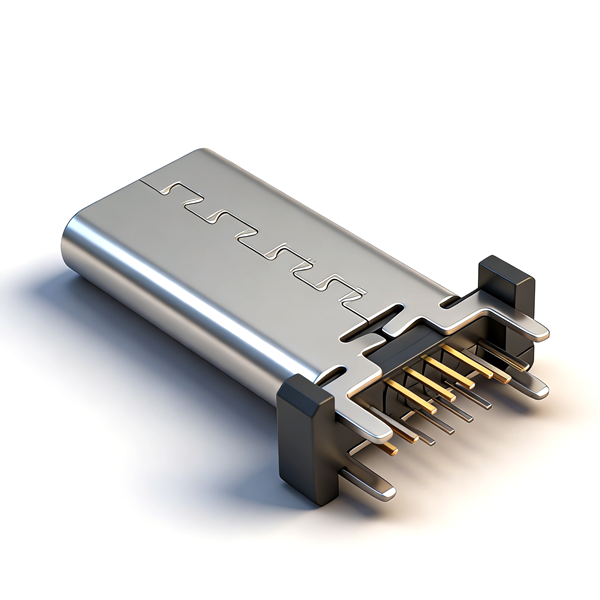

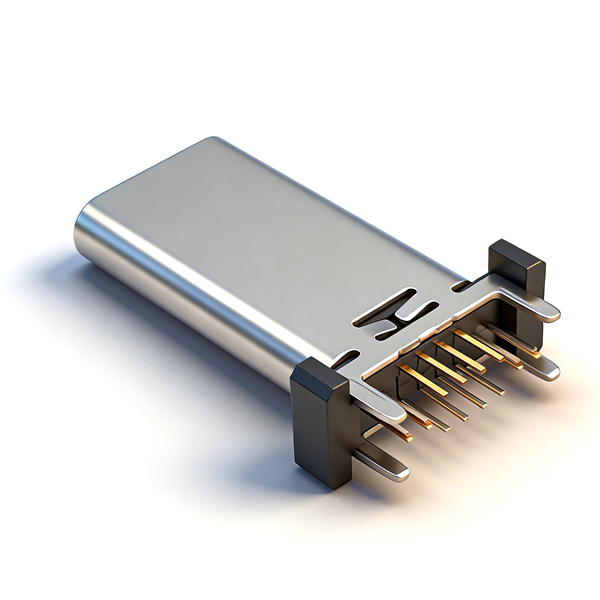

A031615A为8.45mm矮立式复合Type-C插座，四角贴片+插件双固定结构，抗震性能优异；闭口防尘舌搭配1.15mm超短插接行程，适配内部空间狭小整机；16PIN全通道同时承载大功率快充与SBU高清视频；LCP胶耐260℃回流焊，不锈钢外壳48小时盐雾防锈；PCB尺寸与1.90mm行程A031614A一致，但插拔深度不同，整机不可直接替换。

产品规格

产品型号	A031615A
产品名称	8.45mm四脚SMT+DIP复合短行程16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	8.45mm（超薄矮立式）
固定结构	SMT贴片+DIP插件双重复合固定
插接行程	1.15mm（短行程紧凑型）
屏蔽配置	无内置不锈钢中屏蔽片
包装规格	真空盒100PCS/盒，5000PCS/整箱
环保标准	ROHS、REACH
备注	短行程、双重加固、无防水、不可替换A031614A

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
1.15mm短行程专属整机深度，不能直接替换1.90mm行程A031614A；
无内置中屏蔽，高EMC工业/影音设备建议增加整机屏蔽结构；
真空盒手工分装，不适用全自动载带大批量贴片产线；
回流焊峰值温度控制≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
真空盒开封后尽快投产，避免端子长期裸露氧化生锈。
