TYPE C母座16PIN 立式四脚插板DIP L=18.5 A款-TYPE-C 连接器-晨阳电子

产品详情

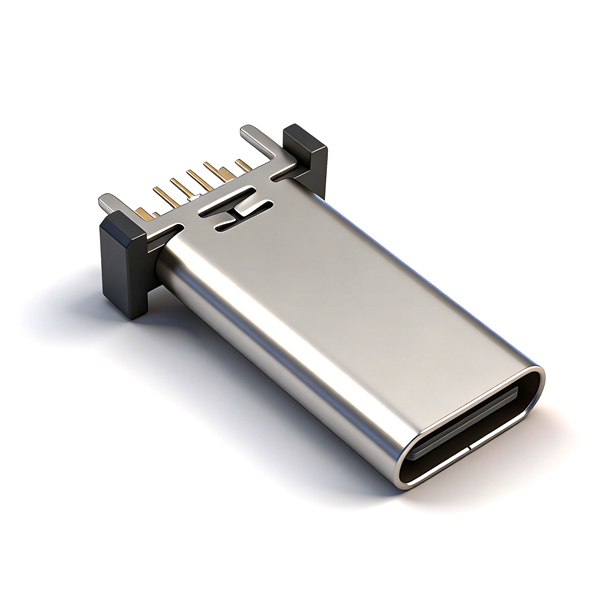

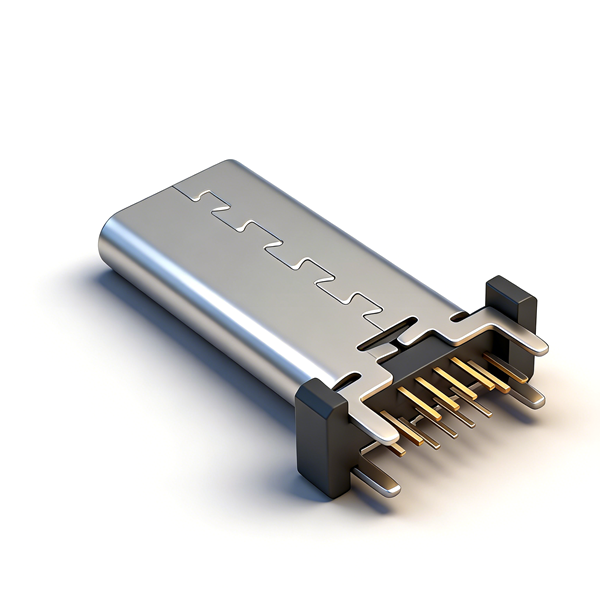

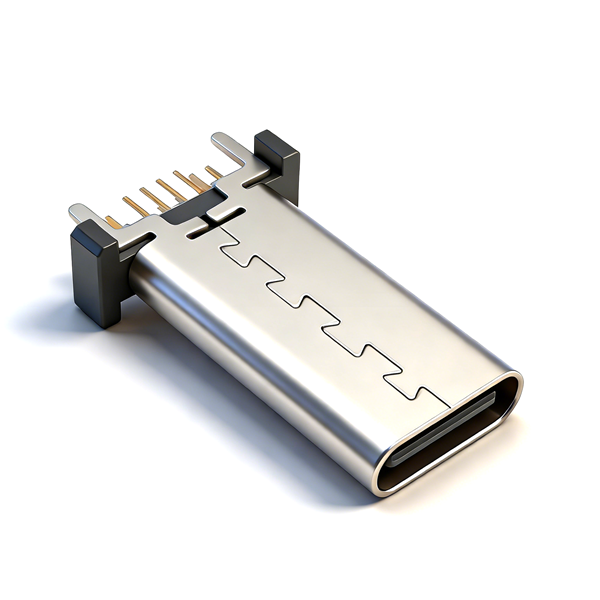

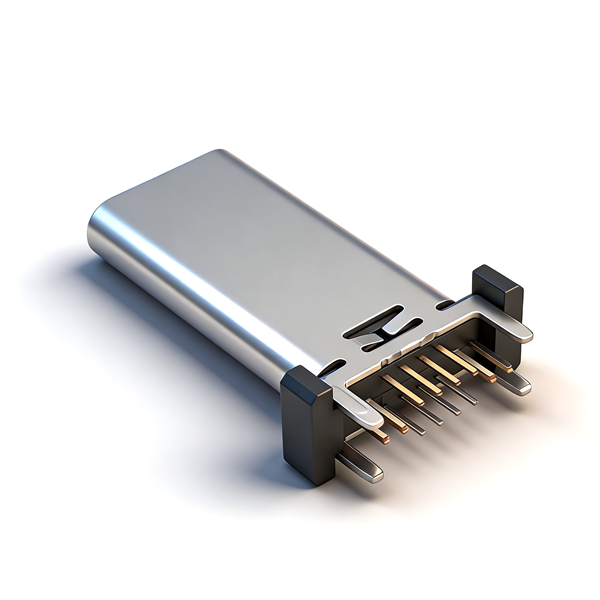

A031614A为8.45mm超薄复合Type-C插座，四角同时设计SMT贴片焊盘与DIP插件孔，回流+波峰双重焊接，抗震稳定性更强；闭口防尘舌保护内部端子，16PIN全通道同步承载大功率充电与SBU高清视频；LCP胶耐260℃高温，不锈钢外壳48小时盐雾防锈；PCB底尺寸与纯SMT A031610/1612通用，但开孔结构不同，无法直接互换，仅干燥整机使用。

产品规格

产品型号	A031614A
产品名称	8.45mm四脚SMT+DIP复合立式16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	8.45mm（超薄矮立式）
固定结构	SMT贴片+DIP插件双重复合固定
舌片结构	闭口内置防尘舌，1.90mm插接行程
屏蔽配置	无内置不锈钢中屏蔽片
包装规格	真空盒100PCS/盒，5000PCS/整箱
环保标准	ROHS、REACH
备注	双重加固高抗震、PCB同纯SMT款、无防水、不可直接替换

注意事项

PCB需同时绘制贴片焊盘与插件孔，单一SMT/波峰工艺无法完全固定；
PCB外形与A031610/1612一致，但开孔不同，整机不能直接替换；
无内置中屏蔽，高EMC影音、工业设备需额外整机屏蔽；
真空盒手工分装，不适用全自动载带大批量贴片产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
真空盒开封尽快投产，避免端子长期裸露氧化。
