产品详情

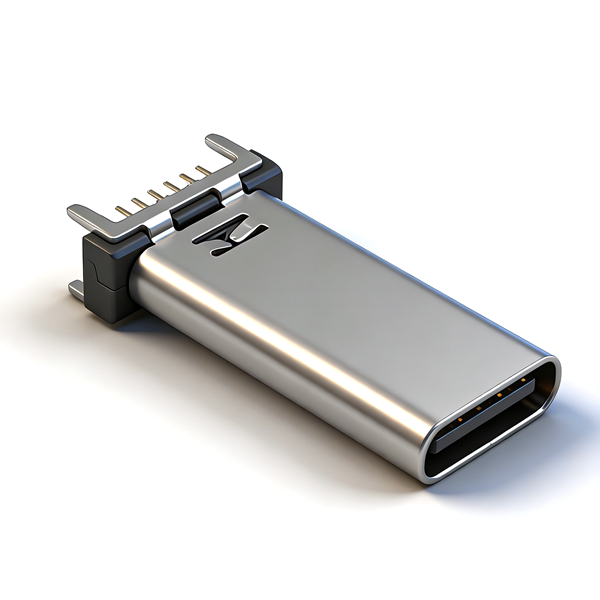

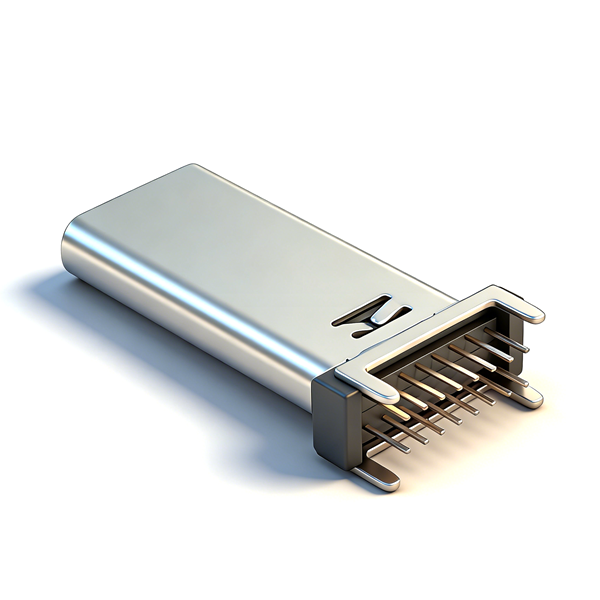

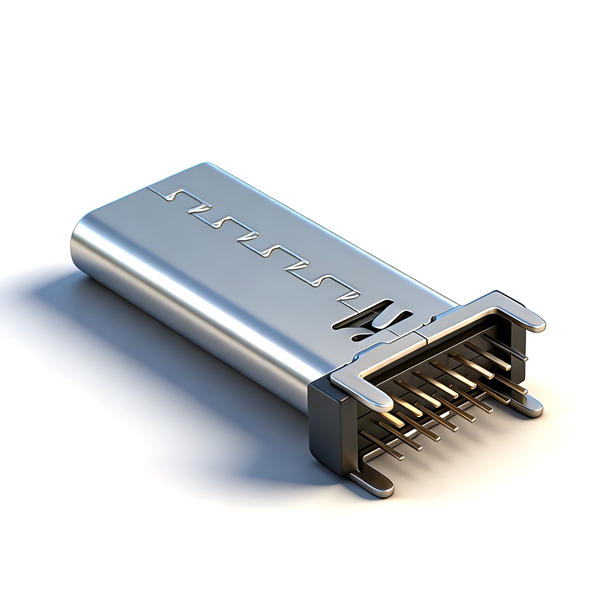

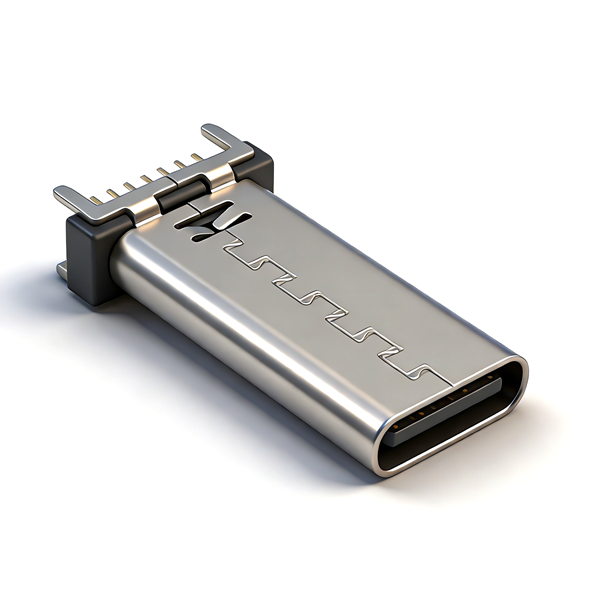

A031613A为加高款立式纯SMT Type-C插座，整机高度19.6mm，伸出距离长，适配厚外壳设备；四侧对称贴片回流焊定位稳定，闭口防尘舌保护内部端子；16PIN全通道同步承载大功率充电与SBU高清视频；不锈钢外壳耐48小时盐雾，真空盒手工分装，底部PCB与8.45mm矮立式通用，但整机高度特殊无法直接替换。

产品规格

产品型号	A031613A
产品名称	19.6mm加高立式四脚纯SMT 16PIN Type-C母座
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	19.60mm（加高加长款）
固定方式	四侧对称纯SMT贴片，无DIP插件孔
舌片结构	闭口内置防尘舌
屏蔽配置	无内置不锈钢中屏蔽片
包装方式	PET真空上下盒，手工分装无载带
环保标准	ROHS、REACH
备注	加高加长伸出、PCB同8.45矮款、无防水、不可直接替换矮立式

注意事项

仅适配SMT回流焊，无插件孔，不可搭配波峰焊工艺；
整机19.6mm加高高度，外壳腔体深度需匹配矮立式不可互换；
无内置中屏蔽，高EMC影音、工业设备建议额外整机屏蔽；
真空盒手工分装，不适用全自动载带大批量贴片产线；
回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
真空盒开封后尽快投产，避免端子长期裸露氧化生锈。
