产品详情

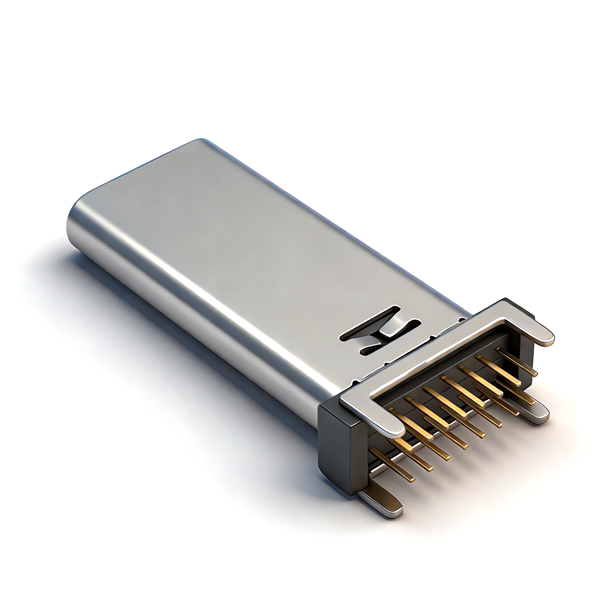

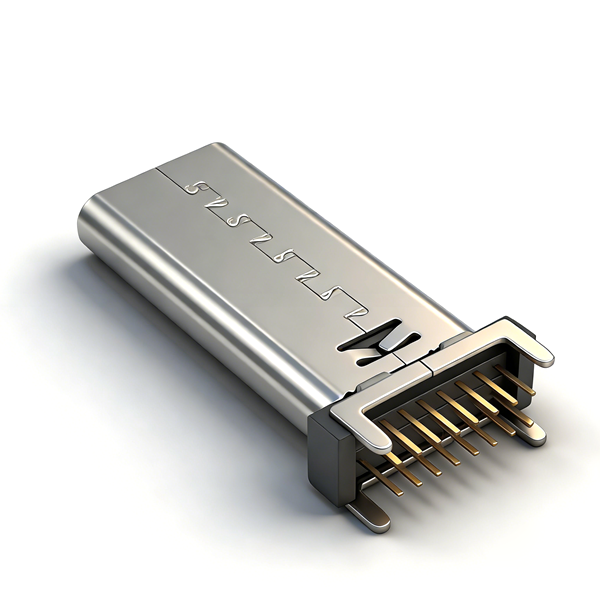

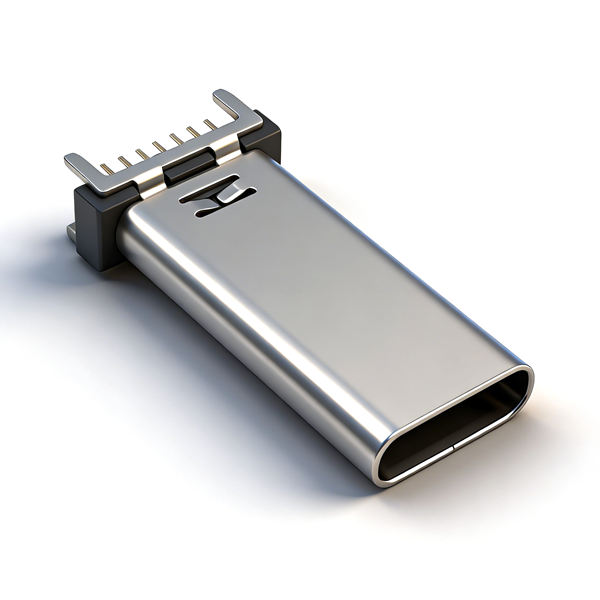

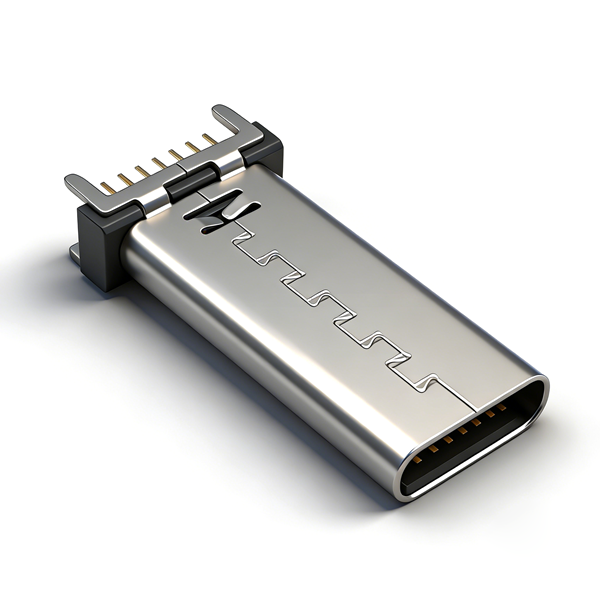

A031612A为8.45mm矮立式纯SMT插座，四侧对称贴片定位稳定，内置SUS304中屏蔽有效降低电磁干扰；闭口防尘内舌保护端子，LCP胶可承受260℃回流焊，不锈钢外壳48小时盐雾防锈；采用50PCS真空盒手工分装，PCB外观与无屏蔽A031610A相同，但整机接地方案不同，无法直接替换，仅干燥室内设备使用。

产品规格

产品型号	A031612A
整体高度	8.45mm
固定方式	四脚纯SMT贴片，无DIP孔
屏蔽配置	内置SUS304不锈钢中屏蔽
舌片结构	闭口内置防尘舌
胶芯材质	LCP UL94-V0耐高温
单盒数量	50PCS真空盒
环保标准	ROHS、REACH
备注	带屏蔽、手工真空包装、无防水、不可替换A031610A

注意事项

仅适配SMT回流焊，无插件孔，不可使用波峰焊；
PCB需大面积铺铜接地，才能充分发挥中屏蔽EMC效果；
外形同A031610A，但内部带屏蔽，整机方案不能直接互换；
真空盒手工分装，不适用载带全自动大批量贴片产线；
回流焊峰值温度≤260℃，避免塑胶变形；
无防水结构，禁止户外、浸水、潮湿环境装配；
真空盒开封后尽快投产，防止端子氧化。
