产品详情

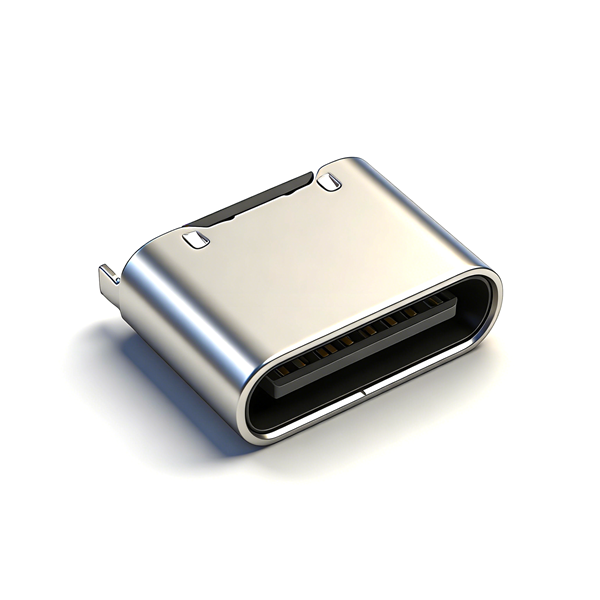

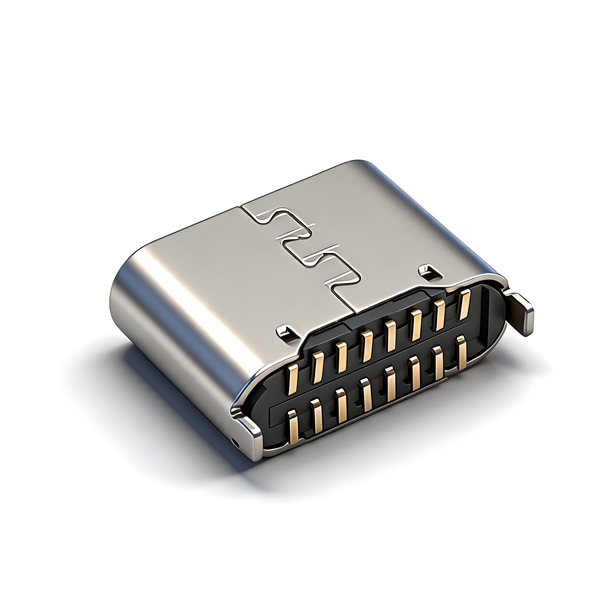

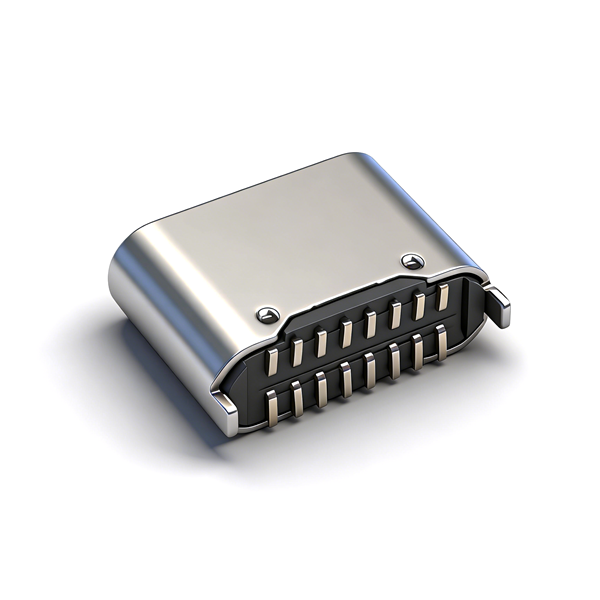

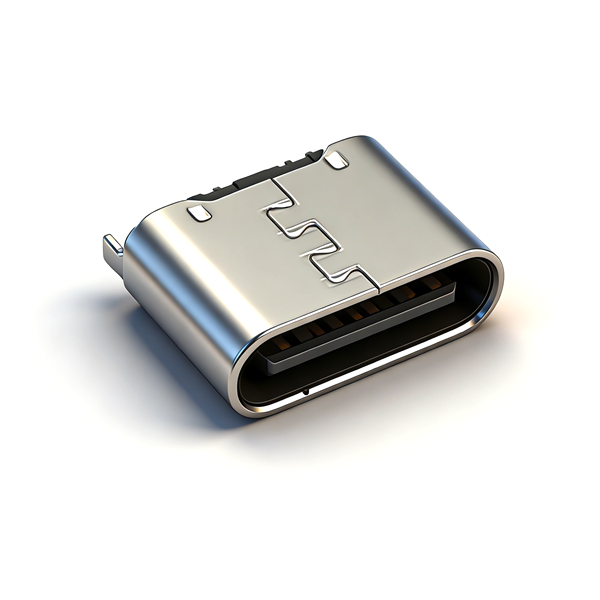

A031631A为7.1mm全系最低两脚SMT立式插座，仅两侧贴片固定无插件孔；搭载0.2mm SUS304中屏蔽片，电磁抑制优于同尺寸无屏蔽型号；闭口防尘内舌插接行程2.0mm，14PIN全通道同步承载5A快充与高清视频；不锈钢外壳耐48h盐雾，载带全自动回流焊量产，PCB与7.3mm A031625A不兼容，无防水仅干燥整机使用。

产品规格

产品型号	A031631A
产品名称	7.1mm超矮立式两脚SMT 带中屏蔽14PIN Type-C母座
引脚配置	14PIN全功能，5A快充+数据+SBU视频
整机高度	7.10mm（两脚系列最低）
固定方式	左右双SMT贴片，无DIP插件孔
屏蔽结构	SUS304中屏蔽片0.20mm
舌片	闭口防尘，插接行程2.00mm
外壳镀层	镀镍50μ"，48小时盐雾防锈
包装	24mm自动化载带卷盘
环保标准	ROHS、REACH
备注	超矮极简两脚、带屏蔽、无插件加固、无防水、不可替换A031625A

注意事项

仅适配SMT回流焊，无插件孔，无法使用波峰焊工艺；
仅两处贴片固定，车载、高震动设备不推荐选用；
专属7.1mm屏蔽款PCB，不能直接替换7.3mm无屏蔽A031625A；
整机完整铺铜接地，最大化中屏蔽EMC抑制效果；
回流焊峰值温度≤260℃，防止塑胶壳体变形；
无防水设计，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
