产品详情

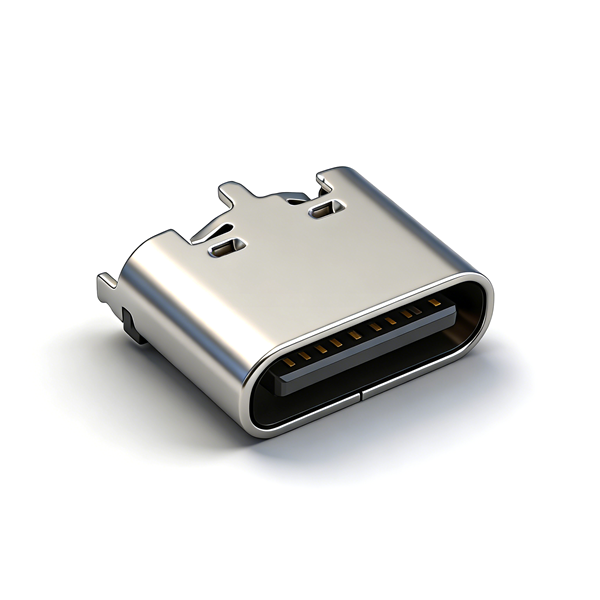

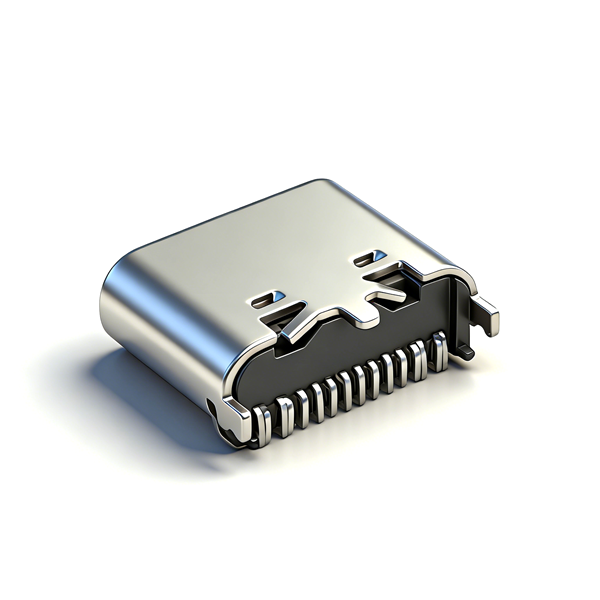

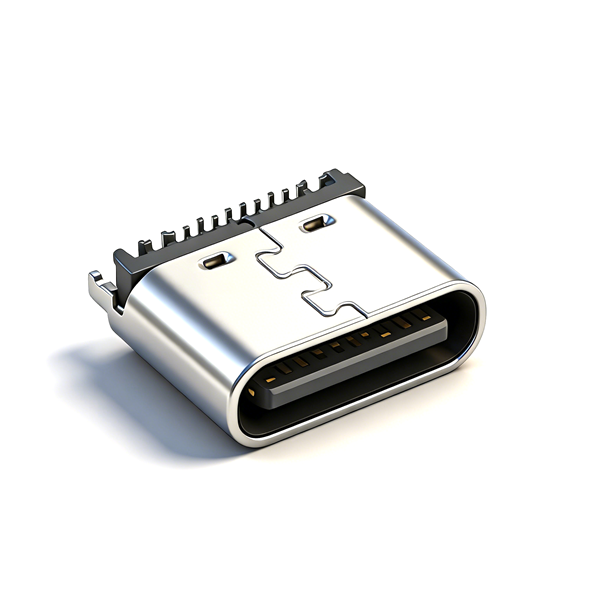

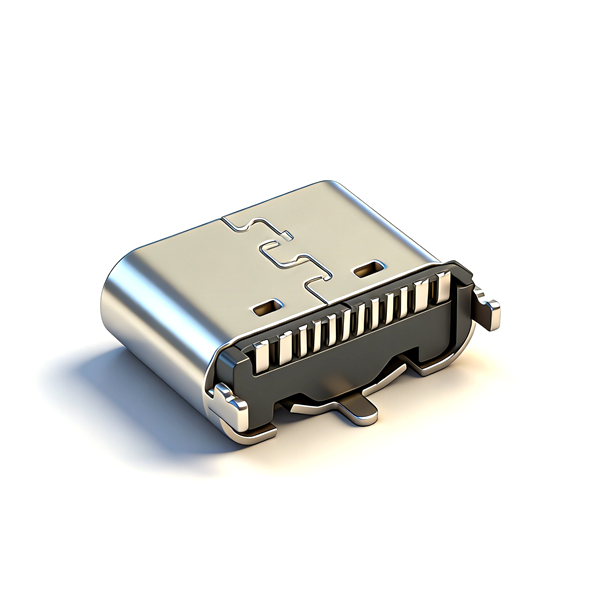

A031632A为7.4mm矮立式三脚SMT Type-C插座，左右贴片脚加中间定位凸台，贴片焊接不易偏移；闭口防尘内舌，14PIN全通道同步承载5A快充、高速差分与SBU视频；不锈钢外壳耐48小时盐雾，适配260℃回流焊，工业载带全自动量产；无插件加固、无内置屏蔽，PCB与两脚、四脚立式型号不兼容，仅干燥轻薄电源整机使用。

产品规格

产品型号	A031632A
产品名称	7.4mm矮立式三脚纯SMT 14PIN Type-C母座
引脚配置	14PIN全功能，5A快充+数据+SBU视频
整机高度	7.40mm（矮立式）
固定结构	左右贴片+中间定位三脚纯SMT，无DIP孔
舌片结构	闭口防尘舌，插接行程1.75mm
屏蔽配置	无内置不锈钢中屏蔽片
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	三脚定位贴片、无插件加固、无防水、PCB不可互换

注意事项

仅适配SMT回流焊，无插件孔，不能搭配波峰焊工艺；
仅三脚贴片固定，高震动、车载设备不推荐选用；
专属三脚PCB布局，无法替换两脚/四脚所有立式型号；
无内置中屏蔽，有EMC要求设备需额外整机屏蔽设计；
回流焊峰值温度控制≤260℃，防止塑胶壳体变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
