产品详情

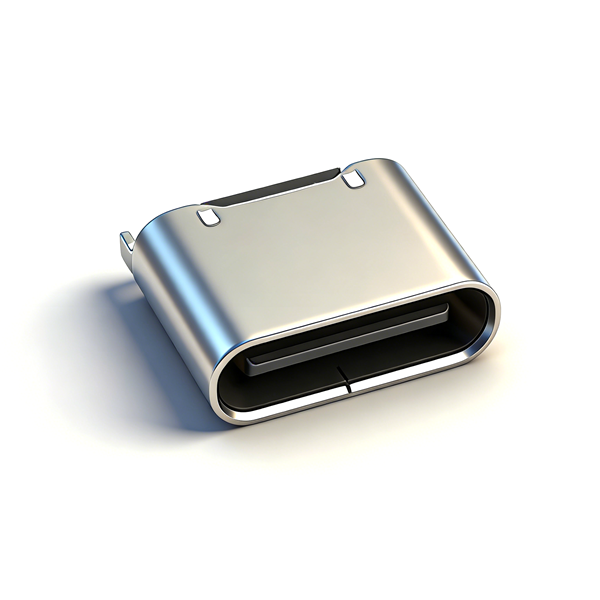

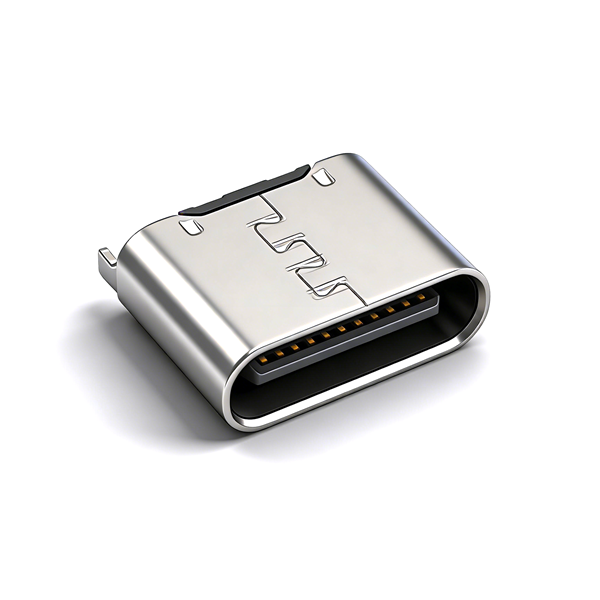

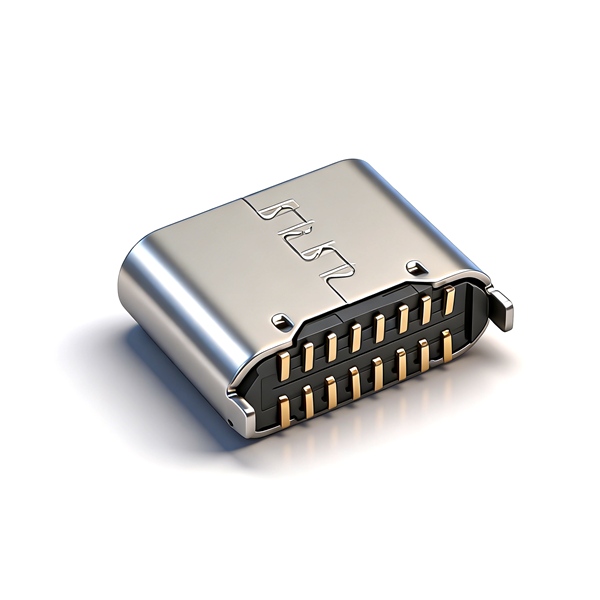

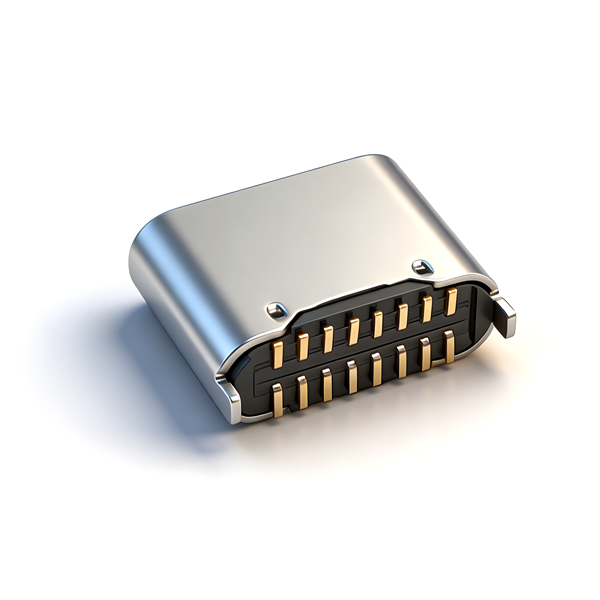

A031625A为极简两脚纯SMT立式Type-C插座，整机高度仅7.3mm，无DIP插件孔，仅两侧贴片焊盘固定；闭口内置防尘舌，14PIN完整通道同步承载5A快充、高速差分与SBU视频；不锈钢外壳镀镍防锈，适配260℃回流焊，工业载带全自动量产；PCB布局精简节省空间，但无插件加固与内置屏蔽，抗震、EMC性能一般，仅干燥轻薄小型电源使用。

产品规格

产品型号	A031625A
产品名称	7.3mm矮立式两脚纯SMT 14PIN Type-C母座
引脚配置	14PIN全功能（5A快充+数据+SBU视频）
整机高度	7.30mm（超薄矮立式）
固定方式	仅左右双SMT贴片，无DIP插件孔
舌片结构	闭口内置防尘舌，插接行程1.80mm
屏蔽配置	无内置不锈钢中屏蔽片
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	极简两脚SMT、矮机身、无插件加固、无防水、不可替换四脚立式

注意事项

仅纯SMT回流焊工艺，无插件孔，不能搭配波峰焊使用；
仅两脚贴片固定，震动、车载类设备不推荐选用；
无内置中屏蔽，对EMC电磁兼容有要求设备慎用；
专属两脚PCB焊盘，与所有四脚立式型号不兼容；
回流焊峰值温度≤260℃，防止塑胶壳体变形；
无防水结构，禁止户外、浸水、潮湿环境整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
