产品详情

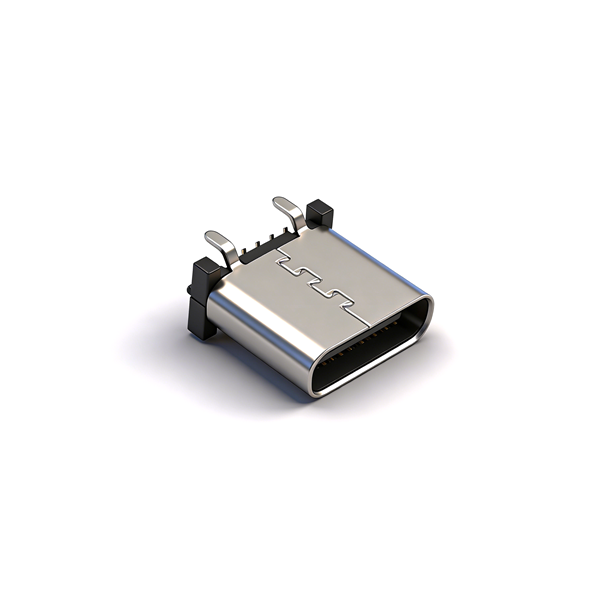

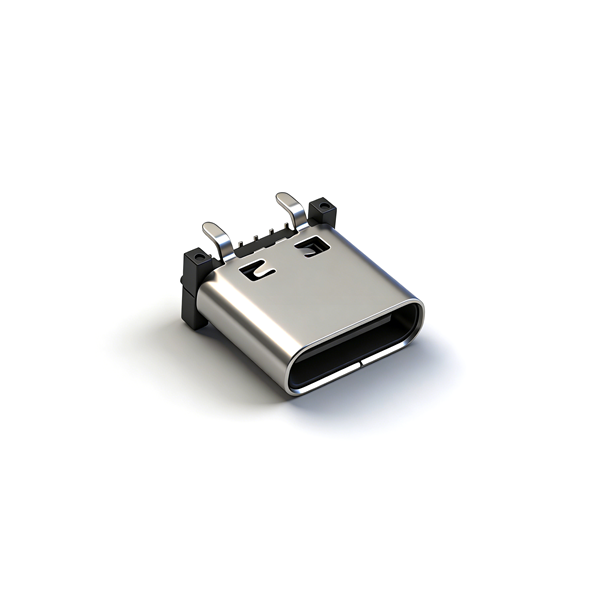

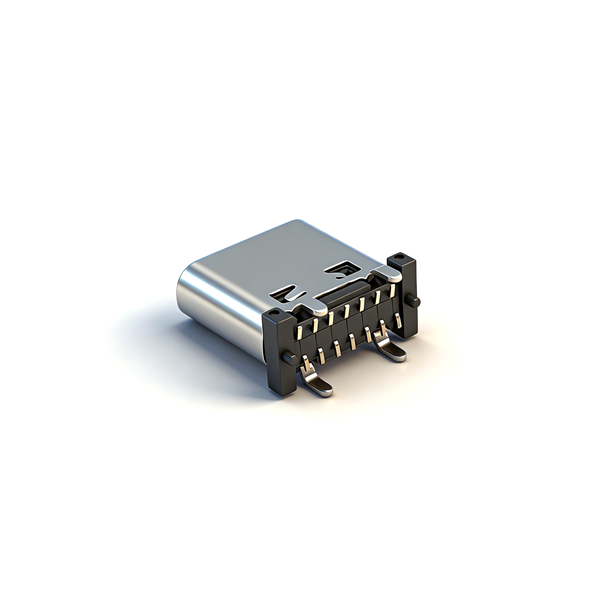

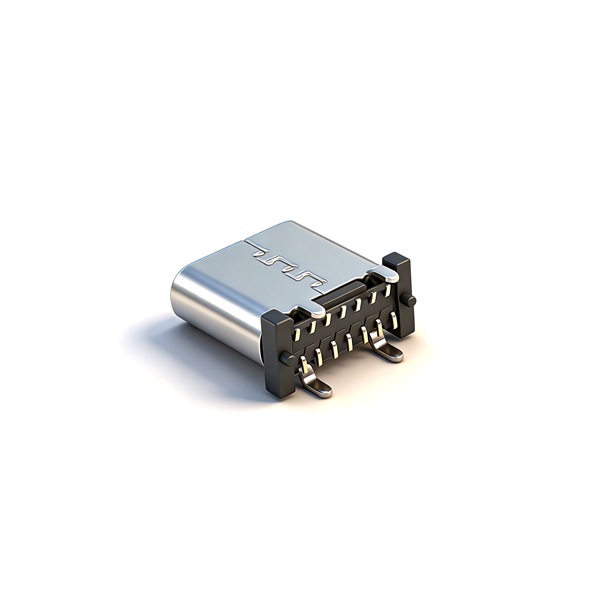

A031419A为全系最矮8.6mm立式Type-C插座，四脚同时具备SMT贴片与DIP插件焊位，双重固定抗震；内置0.2mm SUS304中屏蔽，电磁干扰抑制效果优异；PA9T耐高温胶耐受260℃回流焊，外壳48小时盐雾防锈；24mm载带每卷700PCS全自动上料，PCB专属设计，不可与9.3/10/10.5mm立式替换，仅干燥超薄充电设备适用。

产品规格

产品型号	A031419A
产品名称	8.6mm超矮立式SMT+DIP复合14PIN Type-C母座（带中屏蔽）
引脚配置	14PIN，5A快充+双通道高速数据
整机高度	8.60mm（立式全系最低）
工艺结构	SMT贴片+DIP鱼叉复合四脚
屏蔽配置	SUS304 0.2mm内置中屏蔽片
胶芯材质	PA9T UL94-V0耐高温
单卷数量	700PCS，整箱7000PCS
工作温区	-40℃ ~ +85℃
环保标准	ROHS、REACH
备注	超矮复合工艺、带屏蔽、载带自动量产、无防水、PCB不可互换

注意事项

PCB必须同时绘制SMT贴片焊盘与DIP插件孔，单一工艺无法装配；
整机8.6mm专属高度，无法替换9.3/10.0/10.5mm所有立式型号；
整机完整铺铜接地，最大化中屏蔽EMC抗干扰效果；
SMT回流焊峰值温度控制≤260℃，防止塑胶变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，防止载带粘连、端子氧化。
