产品详情

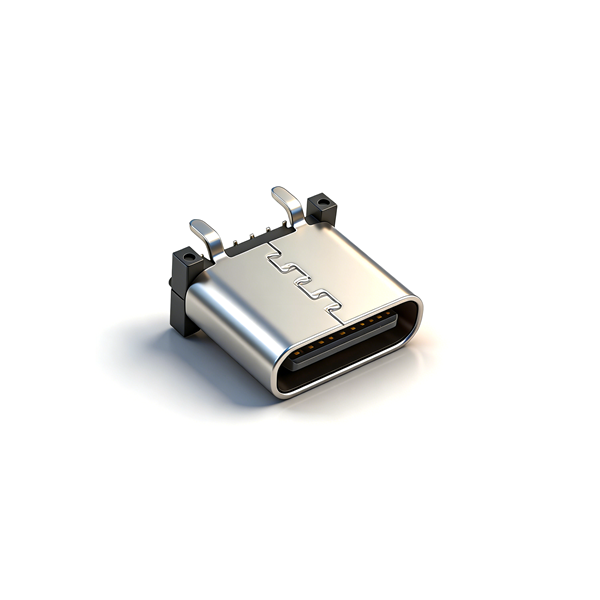

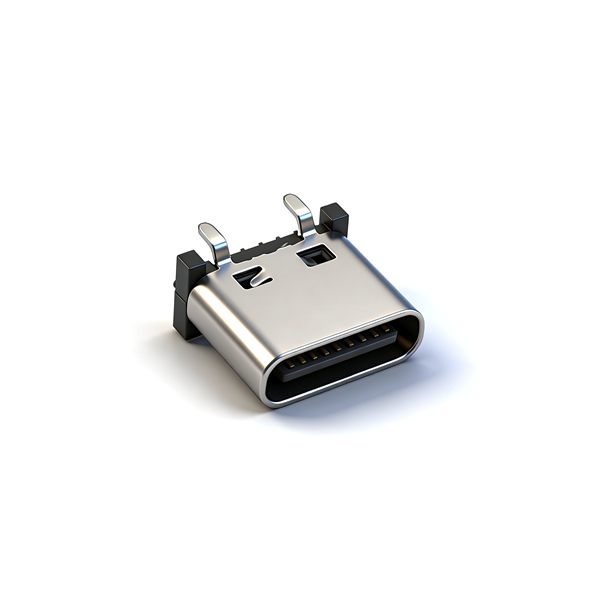

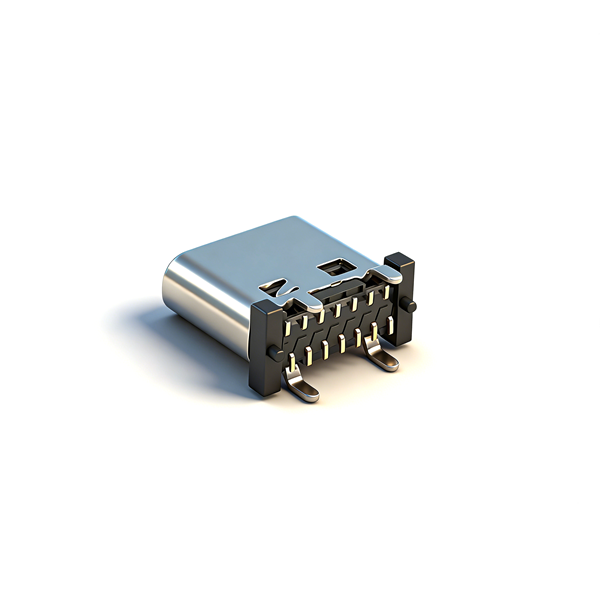

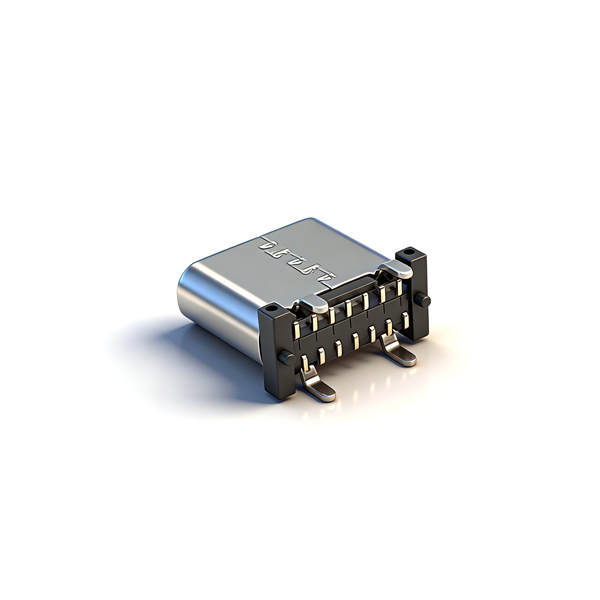

A031417A为10mm矮立式闭口Type-C插座，加长2.0mm插接行程，插拔容错优于同高度短行程型号；四鱼叉DIP插脚适配波峰焊，14PIN完整通道同步承载大功率充电与高速差分；LCP耐高温胶、端子多层镀金，采用工业载带全自动量产，无内置屏蔽，PCB与1.77行程A031416A不通用，仅干燥超薄立式整机使用。

产品规格

产品型号	A031417A
产品名称	10.0mm矮立式加长行程闭口14PIN DIP Type-C母座
引脚配置	14PIN，大功率快充+双通道高速数据
整机高度	10.00mm（矮款立式）
舌片&行程	闭口防尘舌，插接行程2.00mm（加长款）
屏蔽配置	无内置不锈钢中屏蔽片
包装方式	24mm标准自动化载带卷盘
适配工艺	波峰焊DIP插件
环保标准	ROHS、REACH
备注	加长插拔行程、闭口防尘、载带量产、无防水、PCB不可互换

注意事项

无内置中屏蔽，高EMC工业/影音设备不推荐选用；
仅适配波峰焊插件，不能用于SMT回流贴片产线；
加长行程专属PCB，不可直接替换A031416A短行程型号；
波峰焊峰值温度≤260℃，避免LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，防止载带粘连、端子氧化生锈。
