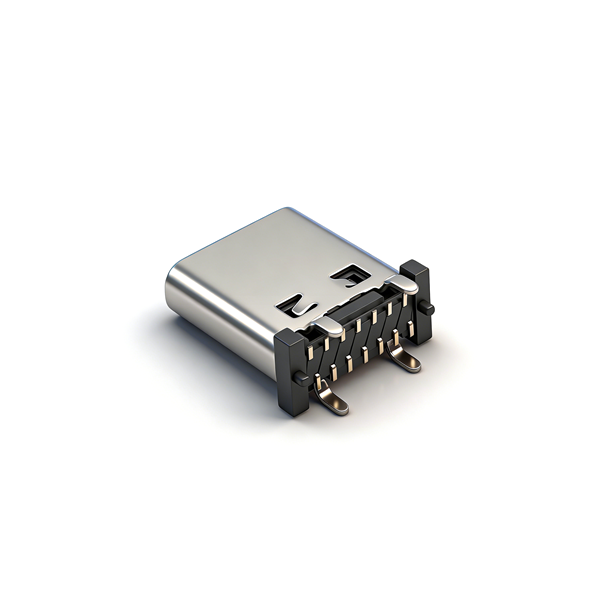

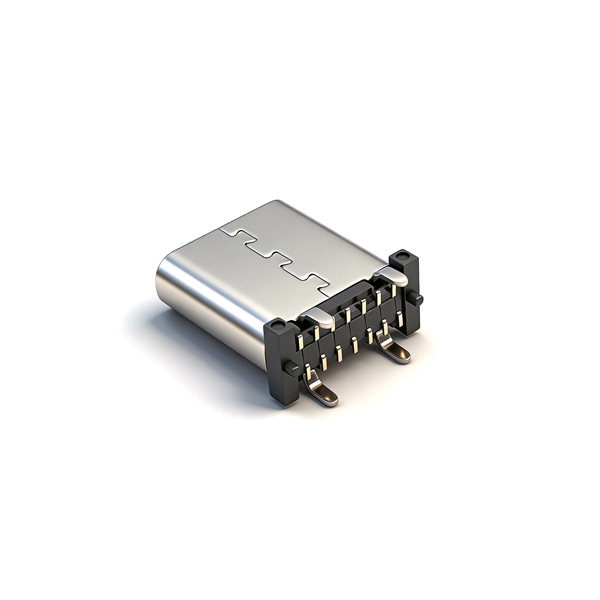

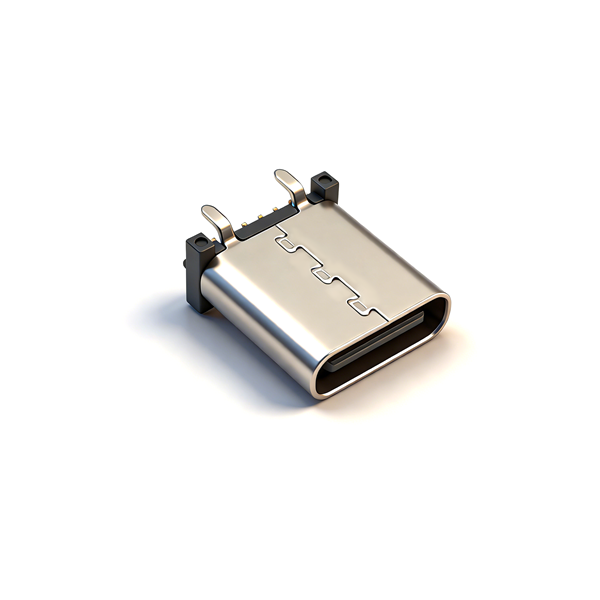

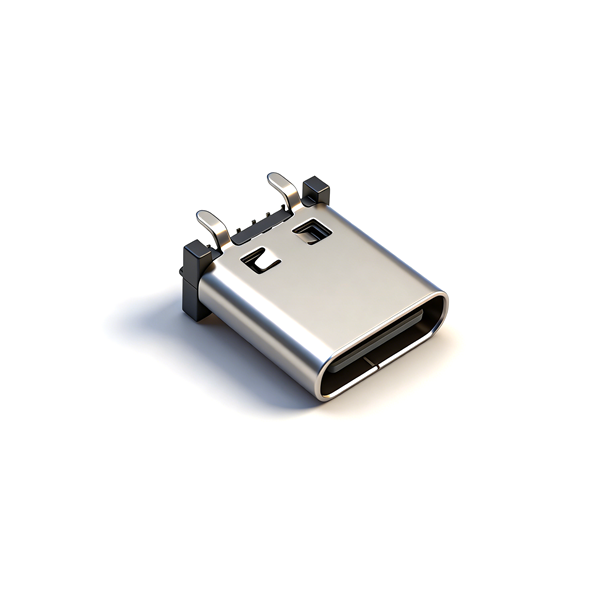

TYPE C母座14PIN 立式四脚插版SMT L=10.0 A款

产品简介

A031416A 10.0mm矮立式闭口14PIN Type-C母座，DIP波峰焊工艺，24mm载带自动化卷装，闭口防尘设计，支持快充+双通道高速数据，外壳镀镍防锈，ROHS合规，适合大批量超薄立式快充电源。

133-1080-2726 CAD图纸 PDF图纸

产品详情

A031416A为10.0mm矮立式闭口Type-C插座，内置防尘舌片，四鱼叉DIP插脚适配波峰焊；14PIN完整通道同步承载大功率充电与高速差分数据；外壳镀镍防锈，采用工业载带全自动上料量产，无内置中屏蔽，PCB与10.5mm标准闭口A031401A不兼容，仅干燥超薄立式充电设备适用。

产品规格

产品型号	A031416A
产品名称	10.0mm矮立式闭口14PIN DIP Type-C母座
引脚配置	14PIN，大功率快充+双通道高速数据
整机高度	10.00mm（矮款，低于10.5标准款）
舌片结构	闭口内置防尘舌，插接行程1.77mm
屏蔽配置	无内置不锈钢中屏蔽片
外壳镀层	全域底镀镍40μ"防锈
包装方式	24mm标准自动化载带卷盘
环保标准	ROHS、REACH
备注	矮款闭口防尘、载带自动量产、无防水、PCB不可互换

注意事项

无内置中屏蔽，高EMC要求影音、工业设备不推荐选用；
仅适配波峰焊DIP插件，无法用于SMT回流贴片产线；
10.0mm专属PCB开孔，不能直接替换10.5mm A031401A；
波峰焊峰值温度控制≤260℃，防止LCP胶芯变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
