TYPE C母座14PIN 立式四脚插版SMT L=9.3 A款舌片外露

产品简介

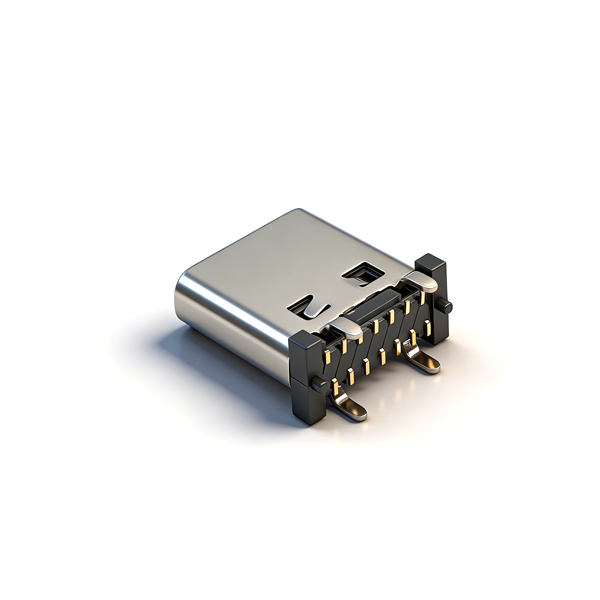

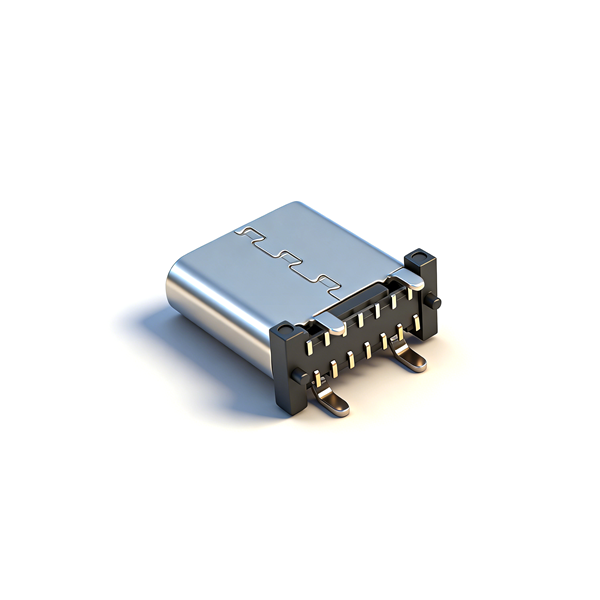

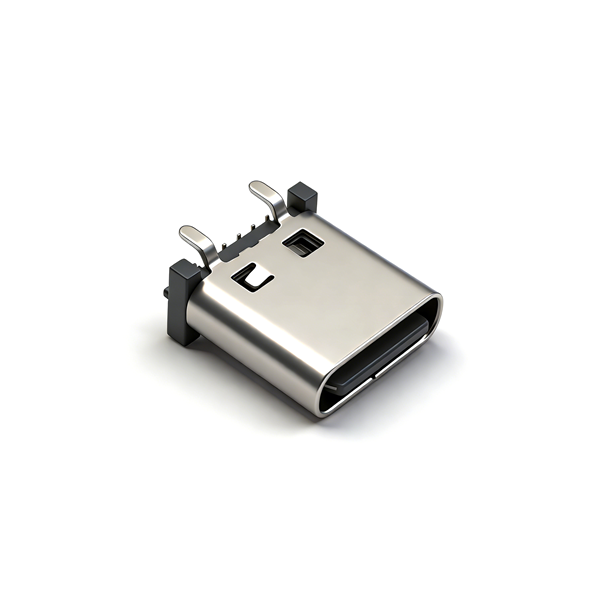

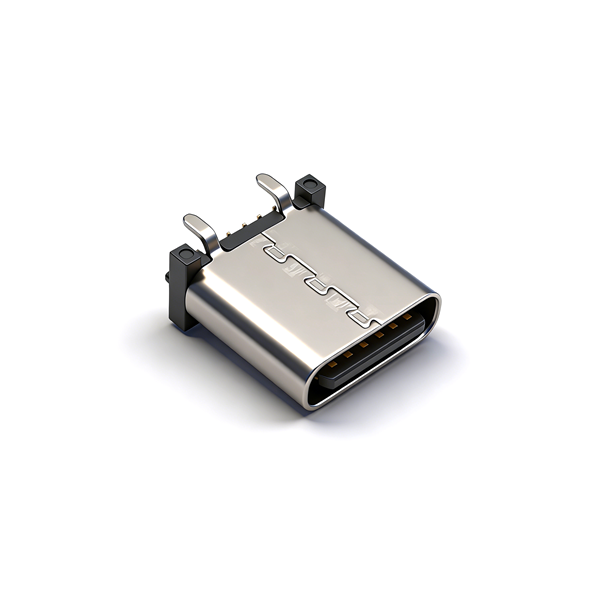

A031415A 9.3mm超矮立式外露舌14PIN Type-C母座，DIP波峰焊工艺，24mm载带自动化卷装，支持快充+双通道高速数据，外壳镀镍防锈，ROHS合规，专为超薄大批量立式快充电源设计。

133-1080-2726 CAD图纸 PDF图纸

产品详情

A031415A为超薄矮立式Type-C插座，整机高度仅9.3mm，外露金属舌插拔容错性佳；四鱼叉DIP插脚适配波峰焊，14PIN完整通道同步承载大功率充电与高速差分；采用工业载带卷装可全自动上料量产，无内置中屏蔽，PCB与10.5mm外露舌真空盒款不通用，仅适用于干燥超薄立式充电整机。

产品规格

产品型号	A031415A
产品名称	9.3mm超矮立式外露舌14PIN DIP Type-C母座
引脚配置	14PIN，大功率快充+双通道高速数据
整机高度	9.30mm（系列超薄矮款）
舌片结构	外露金属舌，插接行程2.47mm
屏蔽配置	无内置不锈钢中屏蔽片
包装方式	24mm标准自动化载带卷盘
适配工艺	波峰焊DIP插件
环保标准	ROHS、REACH
备注	超矮超薄、载带自动量产、外露舌、无防水、PCB不可互换

注意事项

无内置中屏蔽，对EMC电磁兼容有高要求设备不推荐选用；
仅适配波峰焊插件工艺，不可用于SMT回流贴片产线；
9.3mm专属矮款PCB开孔，无法替换10.5mm A031404A；
外露舌易积粉尘，多尘环境需额外整机防尘结构；
波峰焊峰值温度≤260℃，避免LCP胶芯高温变形；
无防水设计，禁止户外、浸水、潮湿类电源装配；
仓储干燥存放，防止载带粘连、端子氧化。
