TYPE C母座14PIN 立式四脚插版SMT L=8.2 A款舌片外露-TYPE-C 连接器-晨阳电子

产品详情

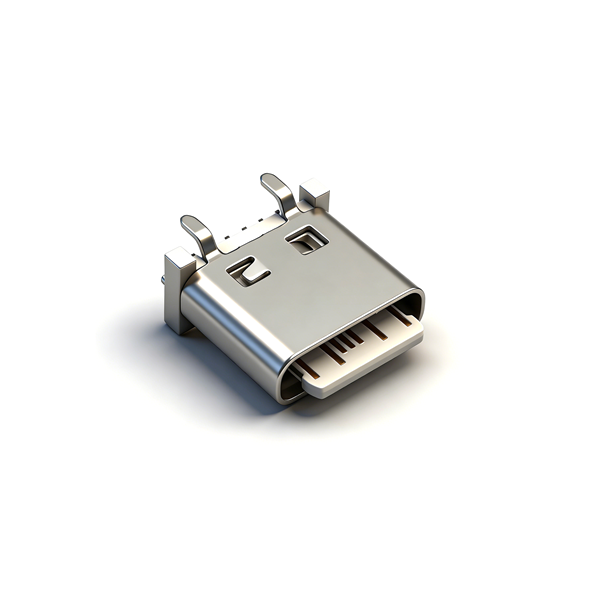

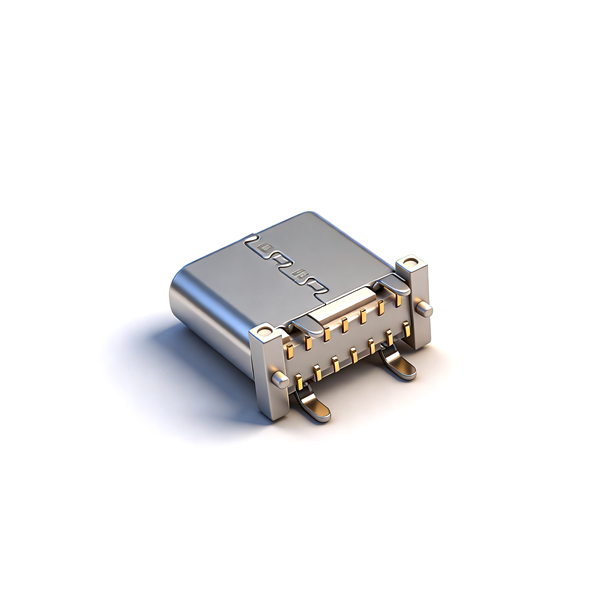

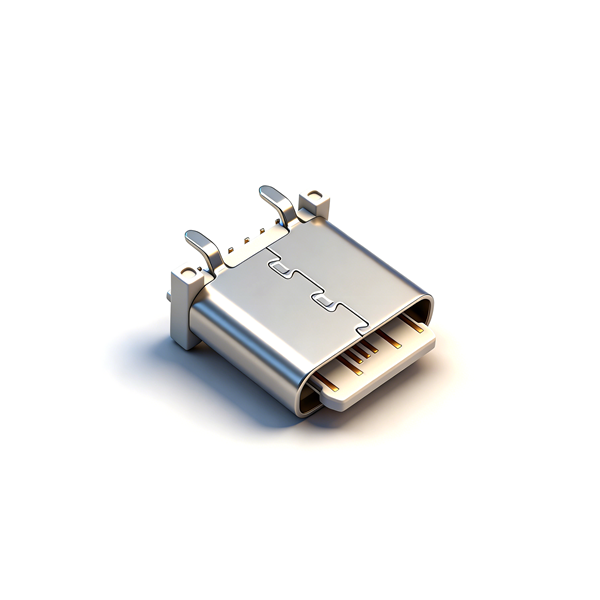

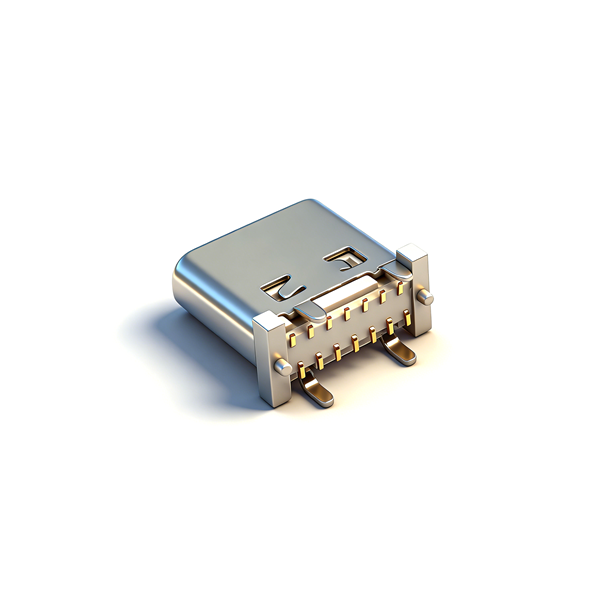

A031404A为直立DIP Type-C插座，外露金属舌片插拔容错高，整机标准10.5mm高度；14PIN完整通道同步承载大功率充电与高速差分；外壳镀镍50μ"耐48小时盐雾，端子双层镀金耐腐蚀；采用真空盒100PCS分装，整箱8000PCS，无内置中屏蔽，PCB与闭口、带屏蔽立式型号不通用，仅干燥立式电源使用。

产品规格

产品型号	A031404A
产品名称	立式四脚DIP Type-C母座舌片外露 14PIN
引脚配置	14PIN，大功率快充+双通道高速数据
整机高度	10.50mm（标准立式高度）
舌片结构	外露金属舌，插拔行程3.57mm
屏蔽配置	无内置不锈钢中屏蔽片
包装规格	100PCS/真空盒，8000PCS/整箱
外壳镀层	镀镍50μ"，48小时盐雾防锈
环保标准	ROHS、REACH
备注	外露舌、真空盒装、无中屏蔽、仅波峰焊、无防水

注意事项

无内置中屏蔽，有EMC电磁兼容要求的设备不推荐选用；
仅适配波峰焊插件，无SMT载带，不能用于全自动回流贴片产线；
外露舌片易积灰，粉尘多环境需额外防尘结构；
PCB开孔与闭口、带屏蔽立式型号不兼容，不可直接替换；
波峰焊温度不可长期超过260℃，防止LCP胶芯变形；
无防水结构，禁止户外、浸水、潮湿整机装配；
真空盒开封尽快投产，避免外露端子氧化生锈。
