TYPE C母座14PIN 立式四脚插版DIP L=10.5 A款-TYPE-C 连接器-晨阳电子

产品详情

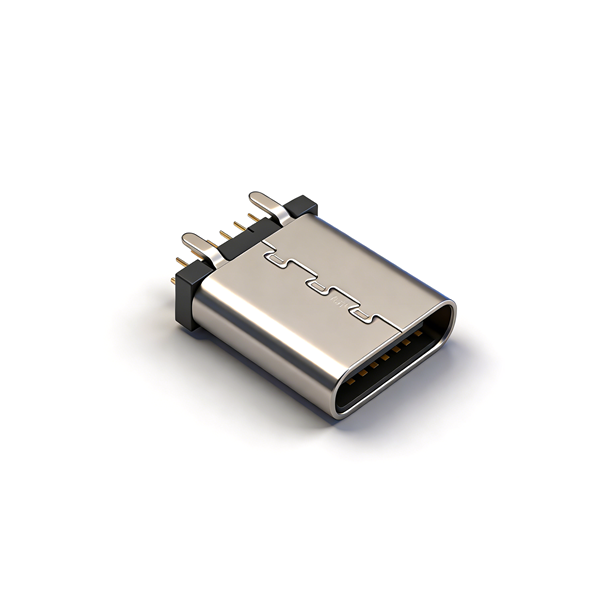

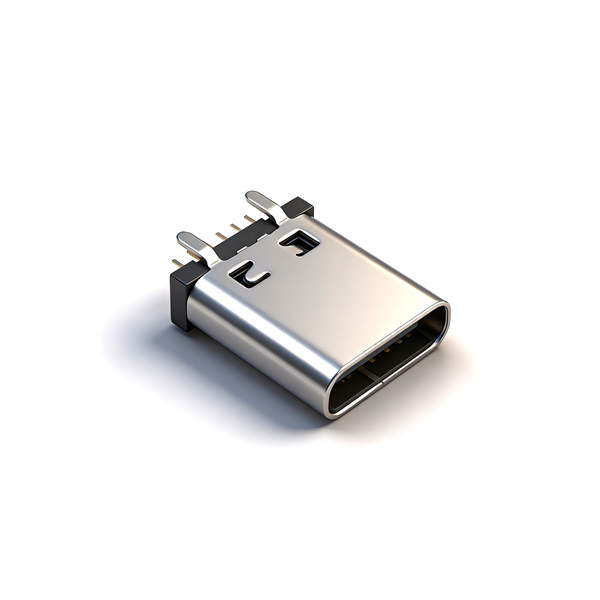

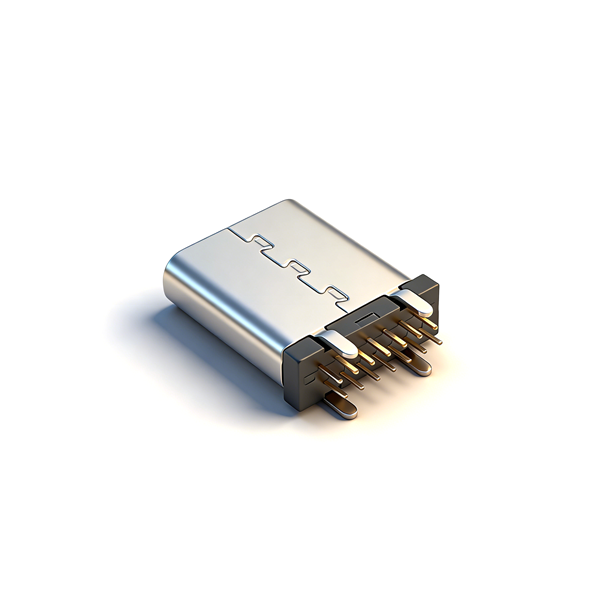

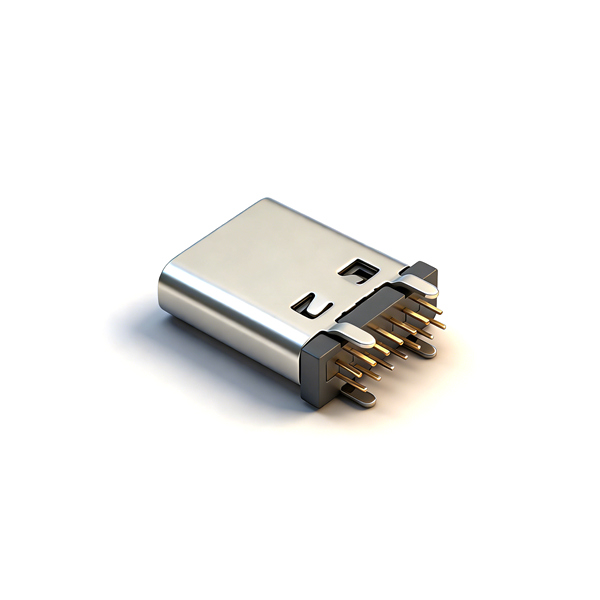

A031406A为直立DIP四脚Type-C插座，闭口内置舌片防尘效果更佳；内置0.2mm SUS304不锈钢中屏蔽片，电磁抗干扰性能优异；14PIN完整通道同步承载大功率充电与高速差分；外壳多层镀镍耐48小时盐雾，端子触点镀金耐腐蚀；采用真空盒100PCS分装，整箱10000PCS，无SMT载带，仅适配波峰焊，PCB与外露舌款A031402A不通用。

产品规格

产品型号	A031406A
产品名称	立式四脚14PIN Type-C母座闭口内舌带中屏蔽
引脚配置	14PIN，大功率快充+双通道高速数据
安装方式	直立立式，四脚DIP鱼叉波峰焊
舌片结构	闭口内置防尘舌片（区别A031402A外露舌）
屏蔽件	SUS304不锈钢0.2mm中屏蔽片
包装规格	100PCS/真空盒，10000PCS/整箱
盐雾标准	外壳镀镍50μ"，48小时盐雾防锈
环保标准	ROHS、REACH
备注	闭口防尘、立式DIP、无SMT载带、无防水

注意事项

仅适配波峰焊插件工艺，无SMT贴片结构，不可用于回流焊自动产线；
闭口内舌专用PCB开孔，和A031402A外露舌型号焊盘不能互换；
整机PCB完整铺铜接地，最大化发挥中屏蔽EMC抗干扰效果；
波峰焊温度不可长期超过260℃，避免LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类电源设备装配；
真空盒开封后尽快投产，防止端子长期裸露氧化生锈；
适合立式充电器、台式适配器，轻薄平板设备不推荐选用。
