产品详情

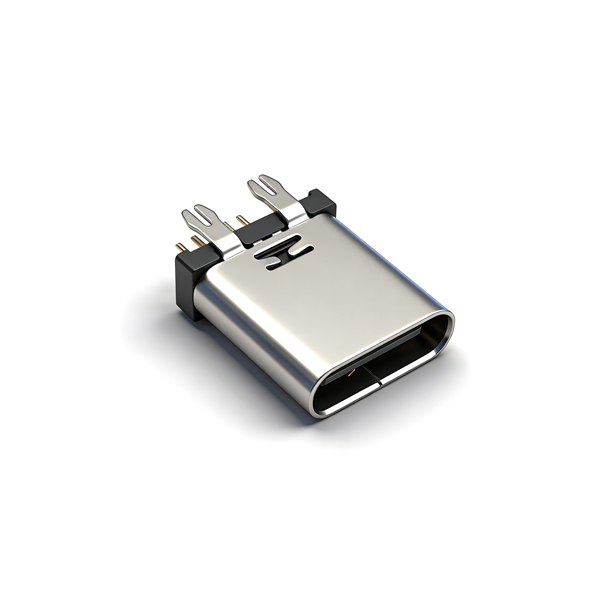

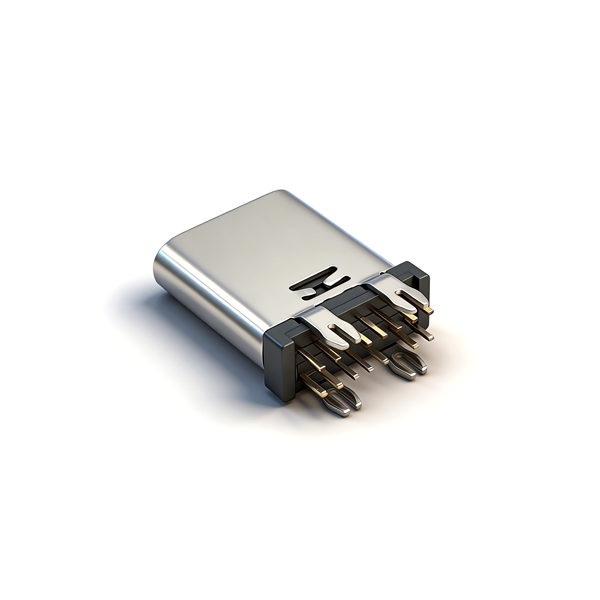

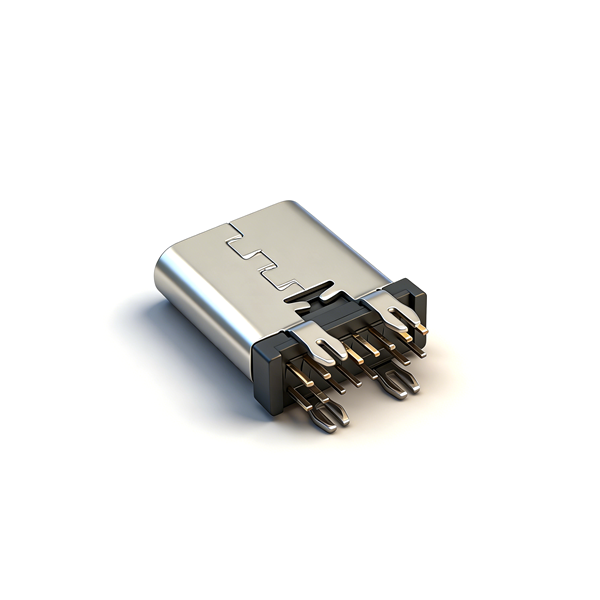

A031406B为立式闭口防尘Type-C插座，直立总高10.5mm，底部加宽四鱼叉DIP插脚，焊接接触面积更大、抗震稳定；内置0.2mm SUS304中屏蔽片，有效抑制电磁干扰；14PIN完整通道同时承载大功率充电与高速差分数据；外壳多层镀镍耐腐蚀，真空上下盒分装，PCB焊盘与A031406A不通用，仅波峰焊干燥整机使用。

产品规格

产品型号	A031406B
产品名称	14PIN立式加宽鱼叉DIP Type-C母座闭口防尘带中屏蔽
引脚配置	14PIN，大功率快充+双通道高速数据
安装工艺	立式直立，加宽鱼叉四脚DIP波峰焊
舌片结构	闭口内置防尘舌片
屏蔽件	SUS304不锈钢0.2mm中屏蔽片
包装规格	带盖真空盒100PCS/盒，10000PCS/整箱
盐雾标准	外壳镀镍50μ"，48小时盐雾防锈
环保标准	ROHS、REACH
备注	加宽鱼叉脚、闭口防尘、无SMT载带、PCB与06A不通用、无防水

注意事项

仅适配波峰焊插件，无SMT贴片结构，不能用于回流自动贴片产线；
加宽鱼叉插脚专属PCB过孔，不可直接替换A031406A/A031402A；
整机PCB完整铺铜接地，最大化中屏蔽EMC抗干扰效果；
波峰焊温度禁止长期超过260℃，防止LCP胶芯变形；
无防水结构，禁止户外、浸水、潮湿电源设备装配；
真空盒开封后尽快投产，避免端子长期裸露氧化；
适合立式充电器、台式适配器，轻薄短PCB产品不推荐。
