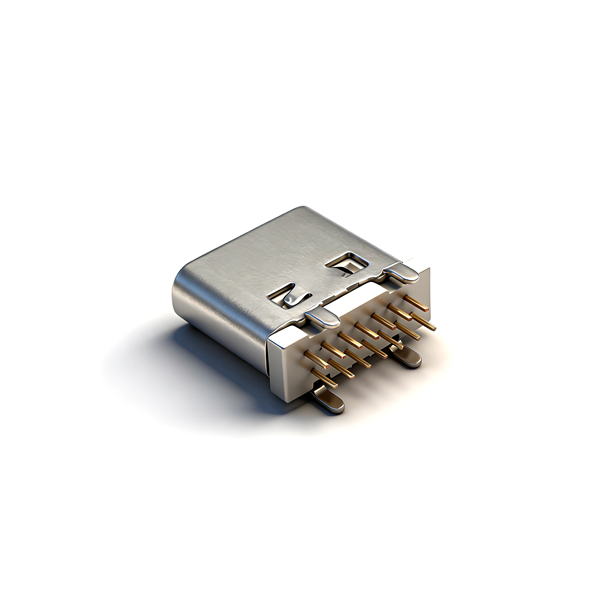

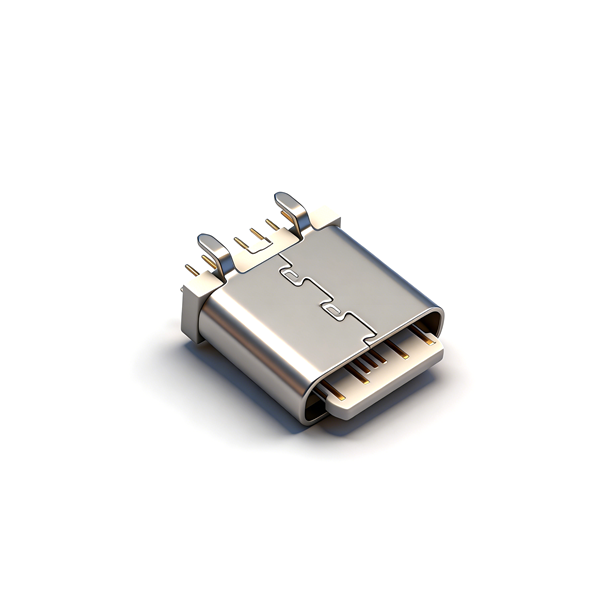

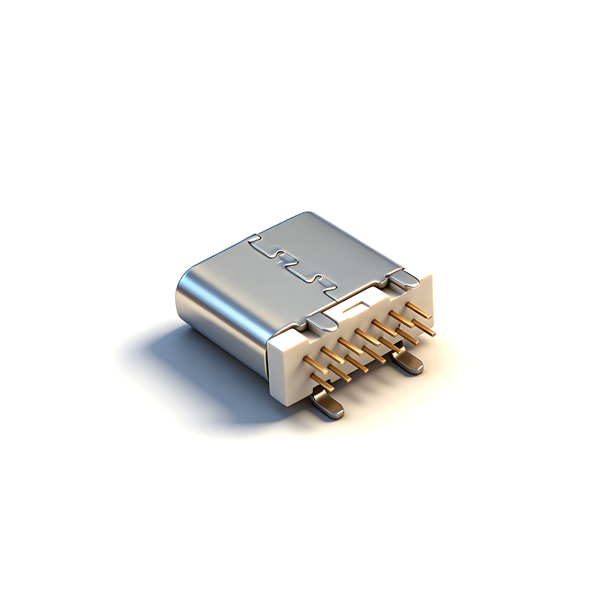

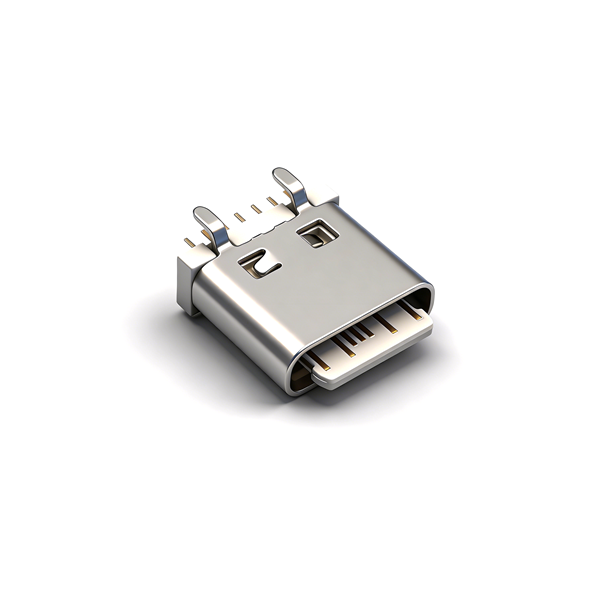

TYPE C母座14PIN 立式四脚插版DIP L=8.2 A款舌片外露-TYPE-C 连接器-晨阳电子

产品详情

A031402A为直立立式DIP Type-C插座，四支鱼叉插件脚适配波峰焊，舌片外露插拔顺滑；内置0.2mm SUS304不锈钢中屏蔽片，电磁屏蔽效果优异；14PIN完整针路同时承载大电流充电与高速差分数据；外壳镀镍耐48h盐雾，端子多层镀金耐腐蚀；采用PE真空盒100PCS分装，无SMT载带，PCB立式开孔，仅适配立式干燥电源整机。

产品规格

产品型号	A031402A
产品名称	立式四脚插板Type-C母座舌片外露 14PIN
引脚配置	14PIN，大功率快充+双通道高速数据
安装方式	直立立式，四脚DIP波峰焊
屏蔽结构	SUS304不锈钢中屏蔽片0.2mm
端子镀层	触点镀金3μMin，焊区镀金1μMin
包装形式	PE真空盒100PCS/盒，8000PCS/箱
盐雾标准	外壳镀镍50μ"，48小时盐雾防锈
环保标准	ROHS、REACH
备注	立式外露舌片、无载带、中屏蔽、仅波峰焊、无防水

注意事项

仅支持波峰焊插件，无SMT贴片结构，不能用于回流焊自动化载带产线；
PCB需专用立式开孔，不可与侧插、沉板系列互换焊盘；
内置中屏蔽片，整机铺铜接地可进一步优化EMC抗干扰；
波峰焊温度不得长期超过260℃，防止LCP胶芯变形；
本品无防水结构，禁止户外、浸水、潮湿电源使用；
真空盒开封后尽快投产，避免端子长期裸露氧化；
适合立式充电器、台式电源，轻薄平板设备不推荐。
