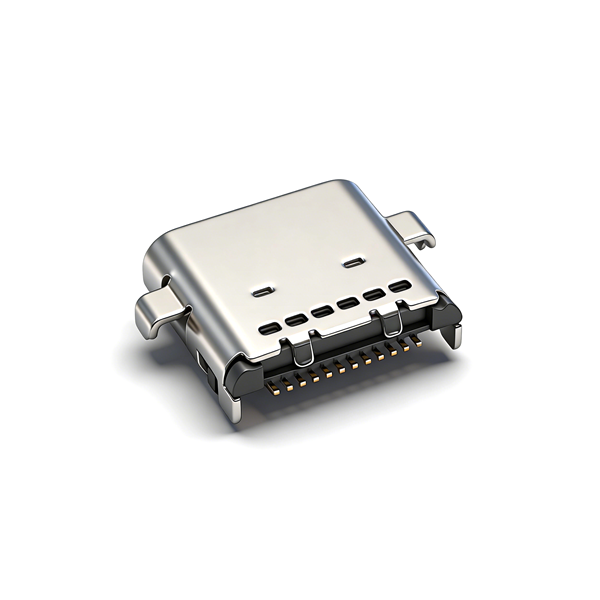

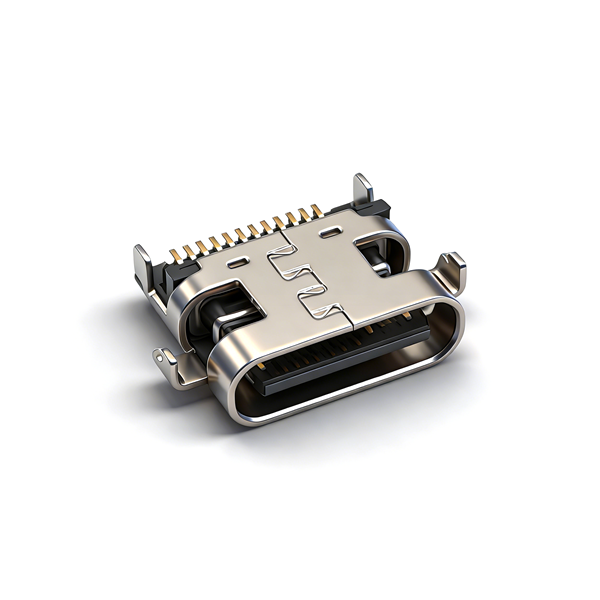

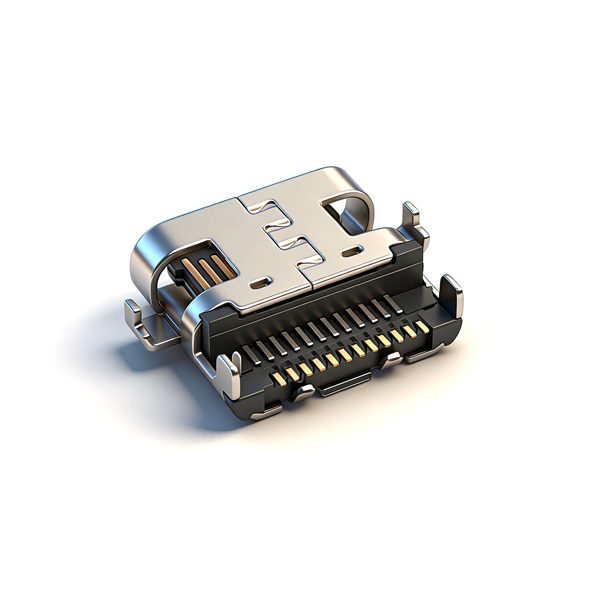

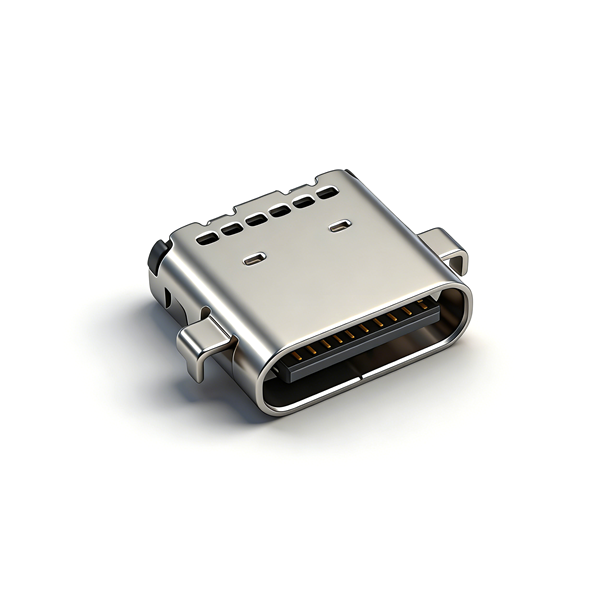

TYPE C母座24PIN 沉板1.6 四脚插板SMT L=7.9-TYPE-C 连接器-晨阳电子

产品详情

A032415A为7.9mm超短24PIN沉板Type-C插座，1.6mm加深沉板适配常规厚度PCB；四角兼具SMT贴片与DIP插件焊位，双重固定抗震牢固；完整双通道24针线路同步承载大功率充电、高速差分与SBU视频；LCP耐高温胶适配回流焊，端子触点镀金耐腐蚀；与0.8沉板款A032414A仅沉槽深度不同，PCB不可互换，标准载带量产，无防水仅干燥整机使用。

产品规格

产品型号	A032415A
产品名称	24PIN Type-C母座沉板1.6 四脚SMT插板 L=7.9
引脚配置	24PIN全功能（快充+双通道数据+SBU视频）
沉板深度	1.6mm（区别A032414A 0.8mm）
安装结构	四脚SMT贴片+DIP插件复合固定
本体长度	7.9mm（小型短款）
载带规格	24mm标准自动化载带，剥离力40~120gf
端子镀层	触点镀金3μMin，全域底镍打底
环保标准	ROHS、REACH
备注	加深沉板、复合抗震、与0.8沉板款PCB不通用、无防水

注意事项

PCB必须开设1.6mm深度沉槽，不可直接使用0.8沉板款PCB；
四角同时有贴片焊与插件孔，SMT、插件两道工序同步加工；
24PIN高速/视频差分线路严格阻抗匹配，防止信号衰减干扰；
SMT回流焊峰值温度控制≤260℃，避免LCP胶芯变形；
本品无防水设计，禁止户外、浸水、潮湿类整机装配；
仓储干燥避光存放，防止载带粘连、端子氧化生锈；
与A032414A仅沉板深度不同，不能直接替换使用。
