TYPE C母座24PIN 沉板0.8 四脚插板SMT L=7.9-TYPE-C 连接器-晨阳电子

产品详情

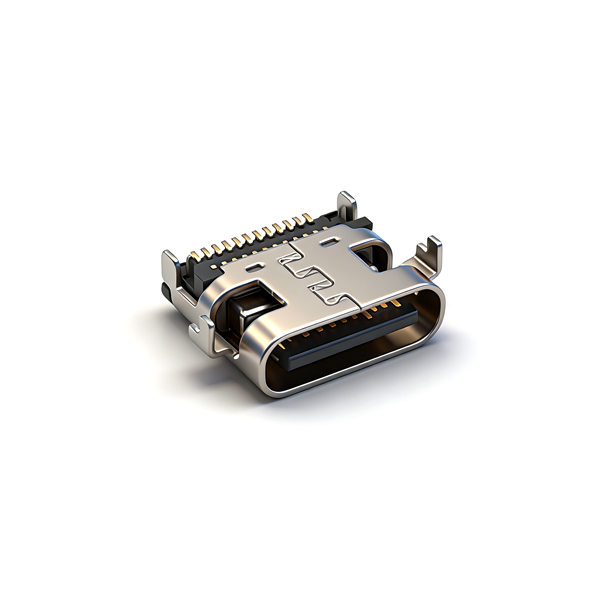

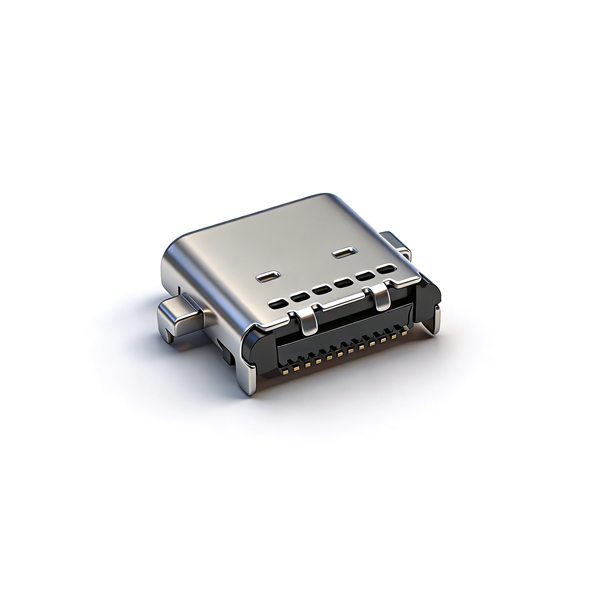

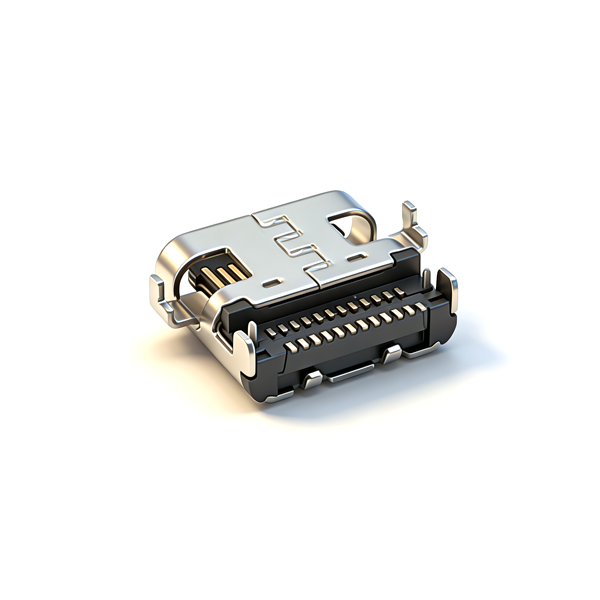

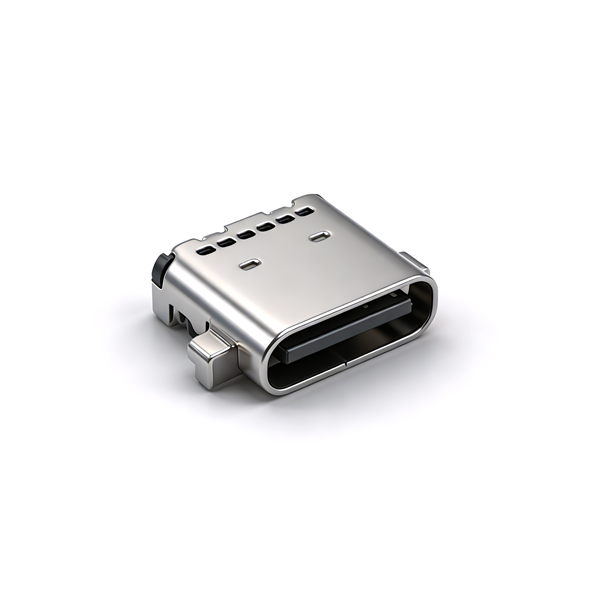

A032414A为超短L7.9沉板0.8mm Type-C插座，嵌入式浅沉板大幅缩减整机厚度；四角SMT贴片+DIP插件双重固定，焊接抗震；24PIN完整双通道线路，同步承载大功率充电、高速差分与SBU视频；LCP耐高温胶适配回流焊，外壳端子多层电镀防锈；标准载带卷装自动化量产，PCB需开0.8mm沉槽，和14.3长侧插系列无法替换，无防水仅轻薄干燥设备使用。

产品规格

产品型号	A032414A
产品名称	24PIN Type-C母座沉板0.8 四脚SMT插板 L=7.9
引脚配置	24PIN全功能（快充+双通道数据+SBU视频）
安装方式	0.8mm沉板嵌入式，四脚SMT+DIP复合固定
本体长度	7.9mm（超短小型）
适配PCB	需开设0.8mm沉板凹槽
载带规格	24mm标准自动化载带卷装
插拔寿命	10000次循环
环保标准	ROHS、REACH
备注	超短浅沉板、复合抗震、小型轻薄设备专用、无防水

注意事项

PCB必须加工0.8mm深度沉板凹槽，普通平板PCB无法装配；
四角同时存在SMT贴片焊与插件孔，两种工艺同步加工；
24PIN高速/视频差分线路严格做阻抗匹配，避免信号损耗；
SMT回流焊峰值温度≤260℃，防止LCP胶芯变形；
本品无防水，禁止户外、浸水、潮湿类整机装配；
与L14.3侧插24PIN系列PCB、外形不兼容，不可直接替换；
仓储干燥避光存放，防止载带粘连、端子氧化。
