圆形磁吸公头 7PIN 带板4焊盘数据款

产品简介

C15M0703A圆形7PIN磁吸公头，自带4焊盘PCB小板，5V2A充电+基础数据传输，圆形φ9外观，5000次插拔寿命，24小时盐雾防锈，ROHS合规，适合磁吸线材贴片加工、小型穿戴配件。

133-1080-2726 CAD图纸 PDF图纸 3D图纸

产品详情

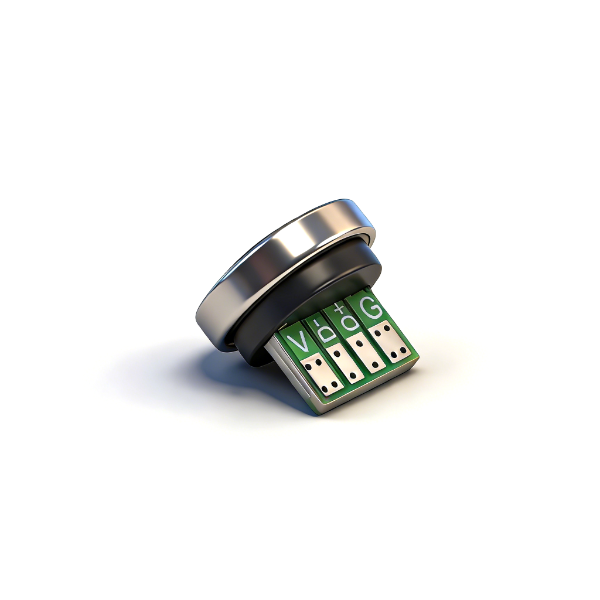

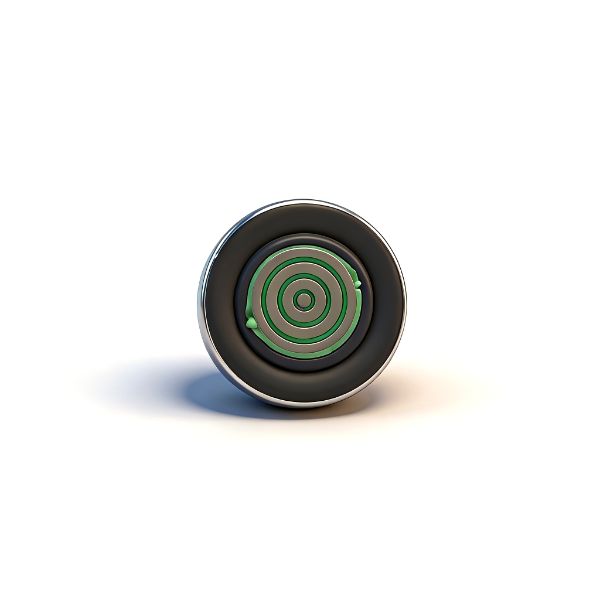

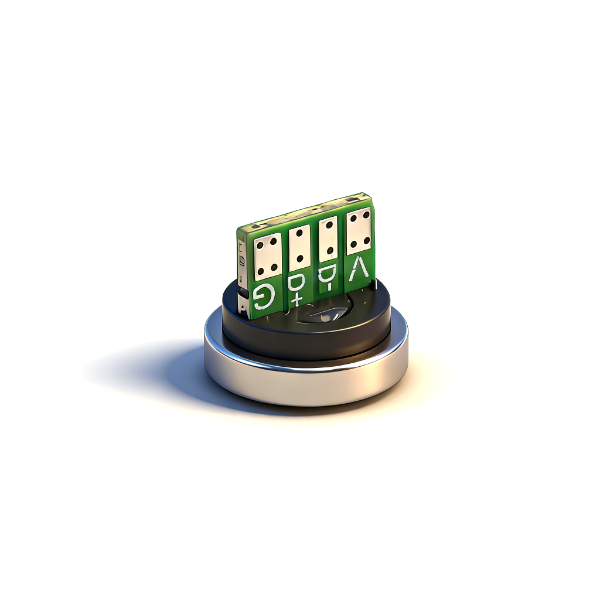

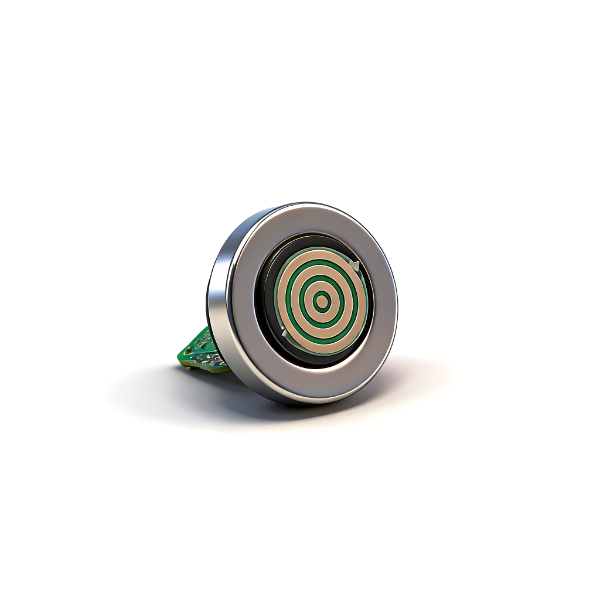

C15M0703A为带PCB小板圆形7PIN磁吸公头，本体外径φ9，尾部集成V/D-/D+/GND四贴片焊盘，线材可直接SMT贴片，生产便捷；内置N48磁钢、不锈钢外壳，LCP耐高温胶适配回流焊；多层镀金端子耐腐蚀，支持5V低压充电与数据，单识别电阻兼容常规便携设备，仅适配5V工况，不支持高压快充。

产品规格

产品型号	C15M0703A
产品名称	圆形磁吸公头 7PIN 带板4焊盘数据款
外形规格	圆形外径φ9.0mm，尾部4焊盘PCB小板
输出焊盘	V、D-、D+、GND四贴片焊盘
引脚功能	7PIN，5V2A充电+基础数据
胶芯材质	LCP+30%GF UL94-V0，耐温280℃
外壳/磁铁	SUS316不锈钢外壳，N48镀铜镍磁钢
额定供电	5V 2A
额定耐压	100V AC
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插拔力度	插入0.5~2.0kgf / 拔出0.8~2.0kgf
插拔寿命	5000次（30次/分钟）
盐雾要求	5%盐水35℃，24h无氧化
环保标准	ROHS、REACH
备注	自带4焊盘小板、线材贴片专用、仅5V低压、无高压PD

注意事项

仅支持5V 2A低压，不可用于9/12/20V高压PD快充设备；
SMT回流温度最高280℃，超温会造成胶芯变形、磁铁退磁；
线材贴片仅使用板上4个焊盘，不可直接焊接磁吸端子；
工作环境最高50℃，长期高温会衰减磁力与导电性能；
插拔速率控制在30次/分钟以内，避免磁铁快速老化；
仓储干燥避光，防止磁铁受潮氧化失磁；
适配磁吸数据线量产贴片，大功率设备不推荐选用。
