圆形磁吸公头 7PIN TYPE-C-TYPE-C 连接器-晨阳电子

产品详情

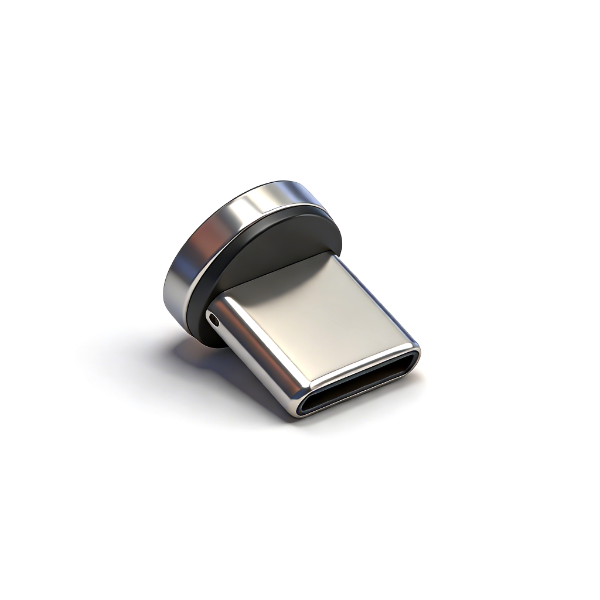

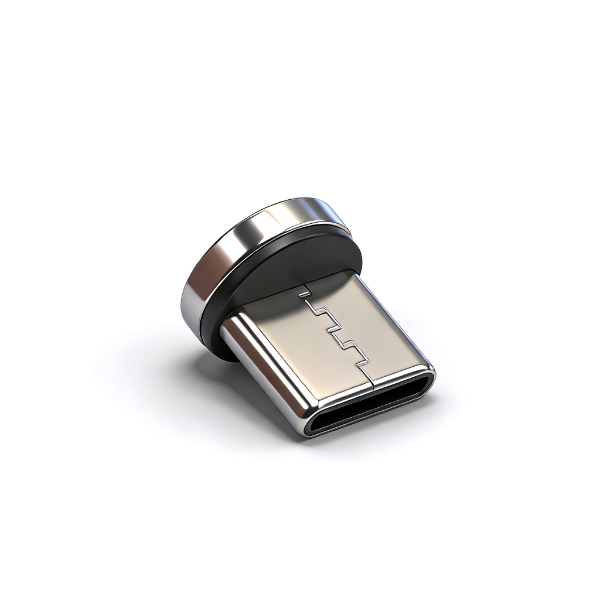

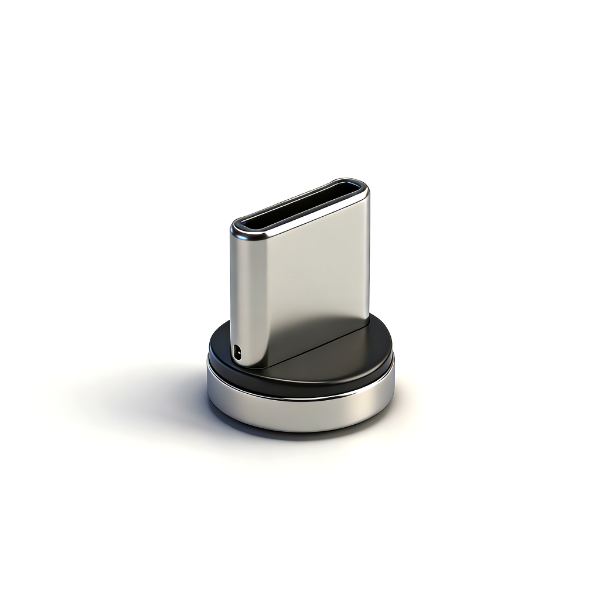

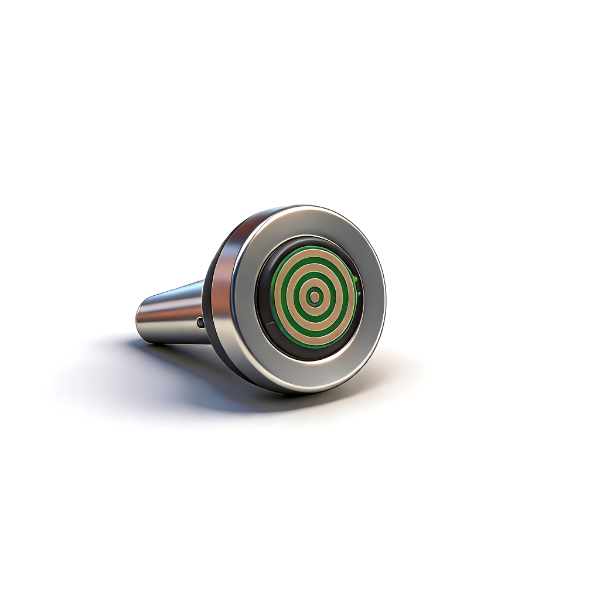

C15M0702A圆形7PIN磁吸公头，SUS316不锈钢外壳搭配N48强磁，吸附稳定；LCP耐高温胶适配SMT回流280℃制程；端子多层电镀耐腐蚀，通过24小时盐雾测试；PCB沉金工艺导电稳定，单识别电阻同时兼容华为5V快充与iPhone15设备，仅支持5V低压2A供电，适合圆形磁吸充电线材、小型便携数码。

产品规格

产品型号	C15M0702A
产品名称	圆形磁吸公头 7PIN TYPE-C
引脚配置	7PIN（5V2A+基础数据）
兼容方案	华为5V低压快充、iPhone15单电阻识别
外壳材质	SUS316不锈钢0.15mm，珍珠镍100μ"
端子材质	7025R-EH 0.15mm，镍+锡+触点镀金
胶芯	LCP+30%GF UL94-V0，耐温280℃
磁铁	N48 T2.0，镀铜镍150μ"
PCB	0.6mm树脂塞孔沉金，镀金2μ
额定供电	5V 2A
额定耐压	100V AC
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插入力	0.5~2.0kgf
拔出力	0.8~2.0kgf
插拔寿命	5000次（30次/分钟）
盐雾标准	5%盐水35℃，24h无氧化
环保标准	ROHS、REACH
备注	圆形磁吸、仅5V低压、兼容iPhone15/华为低压快充

注意事项

仅支持5V 2A低压，不兼容9/12/20V高压PD快充；
焊接温度最高280℃，超温会导致胶芯、磁铁失效；
插拔频次不要超过30次/分钟，缩短磁铁使用寿命；
工作环境上限50℃，高温易退磁、降低导电稳定性；
虽通过24h盐雾测试，不可长期浸泡腐蚀液体；
仓储阴凉干燥存放，避免磁铁高温失磁；
适配圆形磁吸底座配套使用，大功率快充设备不推荐。
