TYPE C母座24PIN 立式四脚插板SMT L=13.5-TYPE-C 连接器-晨阳电子

产品详情

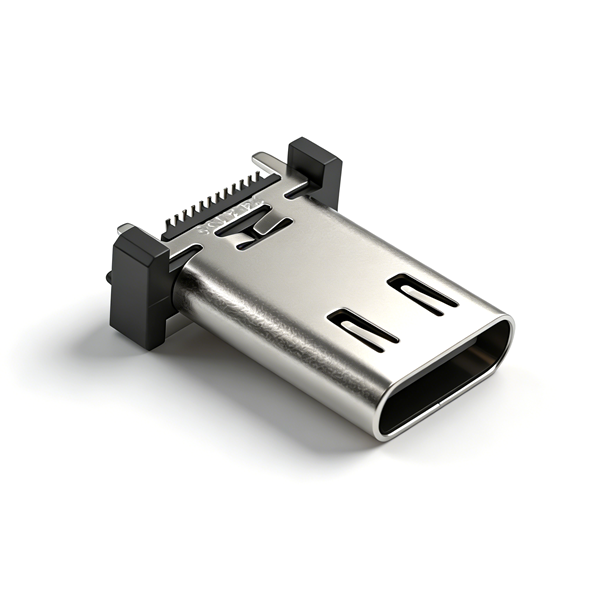

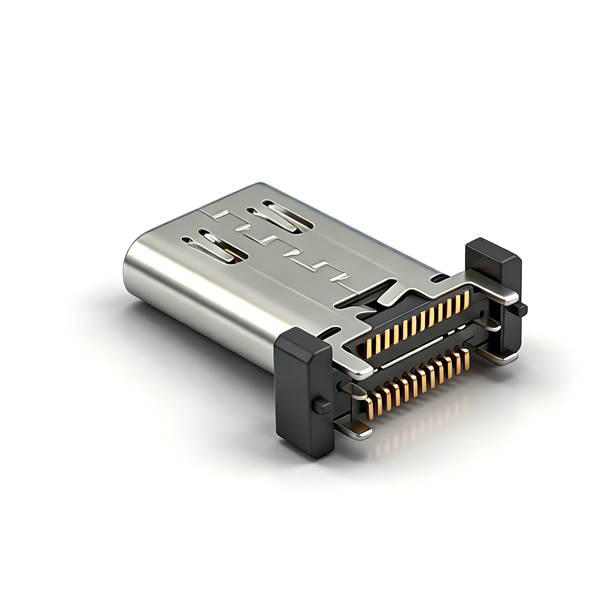

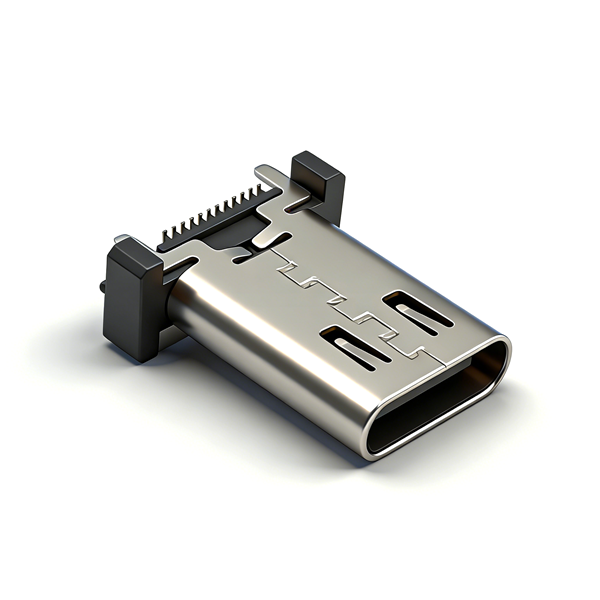

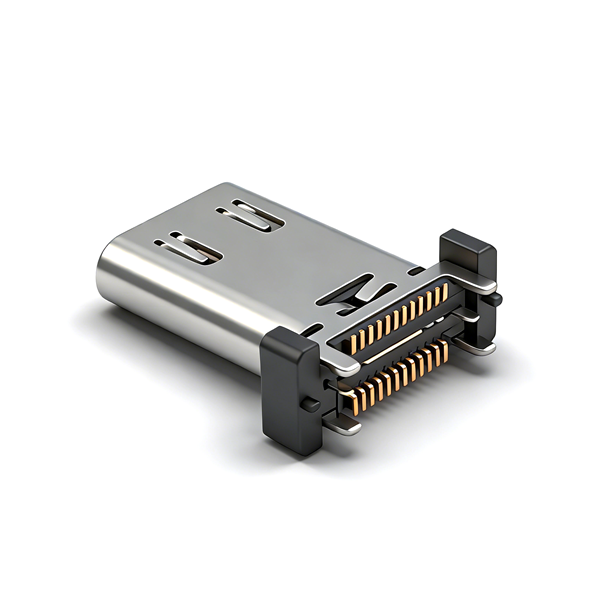

A032403A为11mm加高加长PCB 24PIN全功能Type-C插座，四脚纯SMT贴片无插件；双通道高速差分支持USB4、雷电协议，同步实现5A快充与8K视频；LCP胶耐260℃回流，外壳50μ镍层耐48小时盐雾，工作覆盖高低温；加长PCB提升贴片良率，全自动载带出货，PCB与短板A032401A、14PIN A0316系列均不通用。

产品规格

产品型号	A032403A
产品名称	11.0mm加长PCB 24PIN双通道纯SMT Type-C母座（载带款）
引脚配置	24PIN双通道高速+VBUS+CC+SBU
整机高度	11.0mm中等加高款
PCB规格	8.20mm加长贴片焊盘
固定结构	四脚纯SMT，无DIP插件
插接行程	1.40mm标准行程
工作温区	-40℃ ~ +85℃宽温
外壳电镀	镀镍50μ"，48小时盐雾
包装方式	32mm工业载带卷盘
环保标准	ROHS、REACH
备注	双通道高速、加长PCB、纯SMT、宽温、无内置屏蔽，不可互换14PIN系列

注意事项

仅纯SMT贴片，无插件加固，震动大设备谨慎选用；
加长8.20mm PCB专属，无法兼容A032401A短PCB及14PIN连接器；
无内置中屏蔽，USB4高速整机建议增加整机屏蔽结构；
适配32mm全自动贴片机，不适用真空盒手工产线；
SMT峰值温度≤260℃，避免胶芯高温变形；
无防水设计，禁止户外、浸水整机使用；
仓储干燥避光，防止载带粘连、端子氧化。
