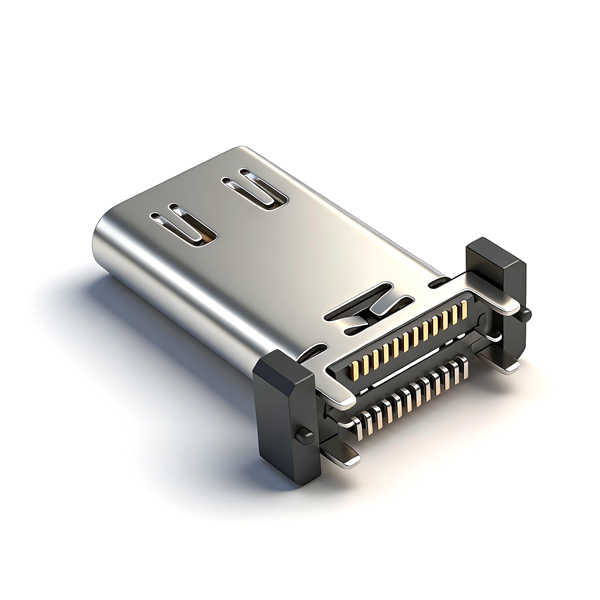

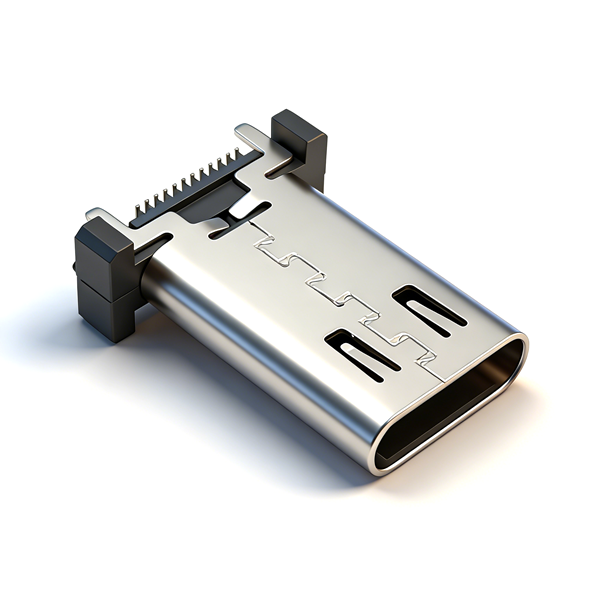

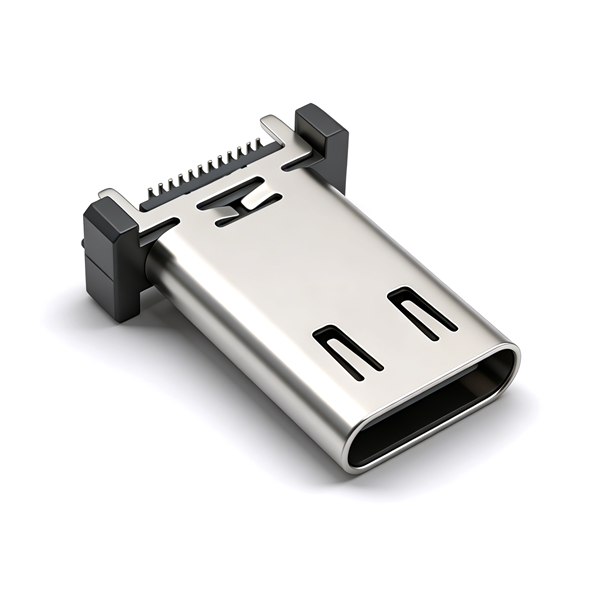

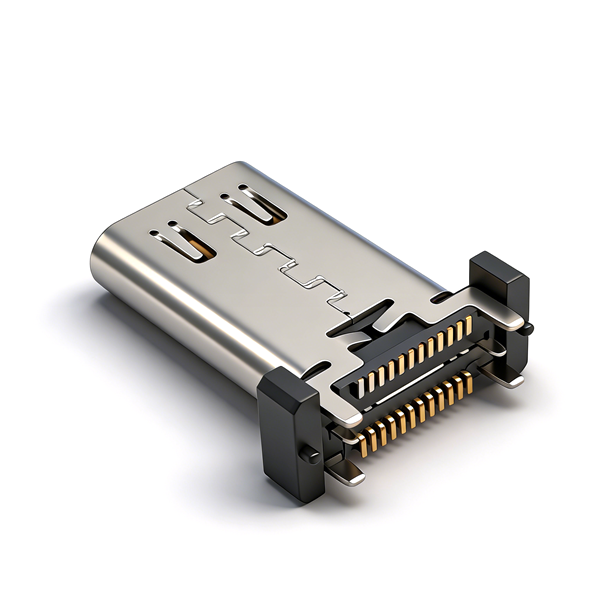

TYPE C母座24PIN 立式四脚插板SMT L=15.0-TYPE-C 连接器-晨阳电子

产品详情

A032401A为24PIN全通道立式Type-C插座，纯四脚SMT贴片无插件；配备双通道TX/RX高速差分，兼容USB4、雷电协议，同时支持5A快充、高清SBU视频；LCP胶耐受260℃回流焊，不锈钢外壳50μ镍层通过48小时盐雾；32mm标准载带全自动上料，仅SMT工艺，不适合高震动设备，与14PIN A0316系列不能互换。

产品规格

产品型号	A032401A
产品名称	24PIN双通道立式四脚纯SMT Type-C母座（载带款）
引脚配置	24PIN满配，双通道高速+VBUS+CC+SBU
固定结构	四脚纯SMT贴片，无DIP插件
插接行程	1.40mm标准行程
信号能力	支持USB4、雷电、5A快充、8K视频
外壳电镀	镀镍50μ"，48小时盐雾
包装方式	32mm工业载带，2400PCS/卷
环保标准	ROHS、REACH
备注	双通道高速、纯SMT、无内置屏蔽、不可与14PIN系列互换

注意事项

仅纯SMT贴片工艺，无插件加固，高震动整机慎用；
24PIN双通道专属PCB，无法兼容A0316系列14PIN母座；
无内置中屏蔽，高速影音设备建议整机增加屏蔽结构；
适配32mm载带全自动贴片机，不适用真空盒手工产线；
SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化。
