TYPE C母座16PIN 立式四脚插板SMT L=13.1 A款-TYPE-C 连接器-晨阳电子

产品详情

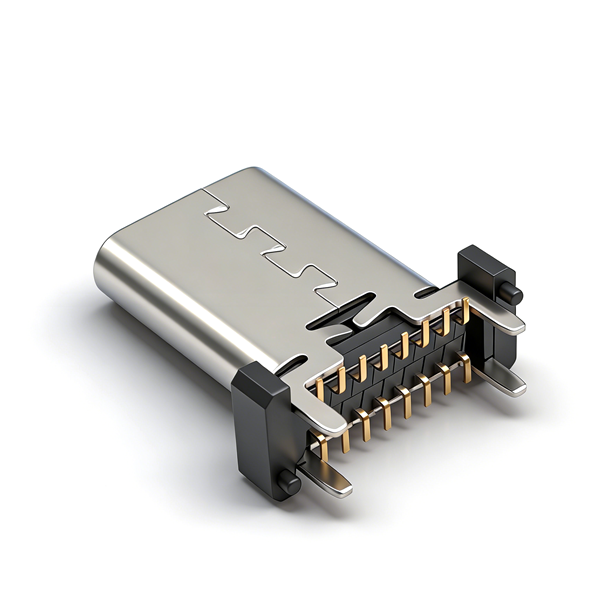

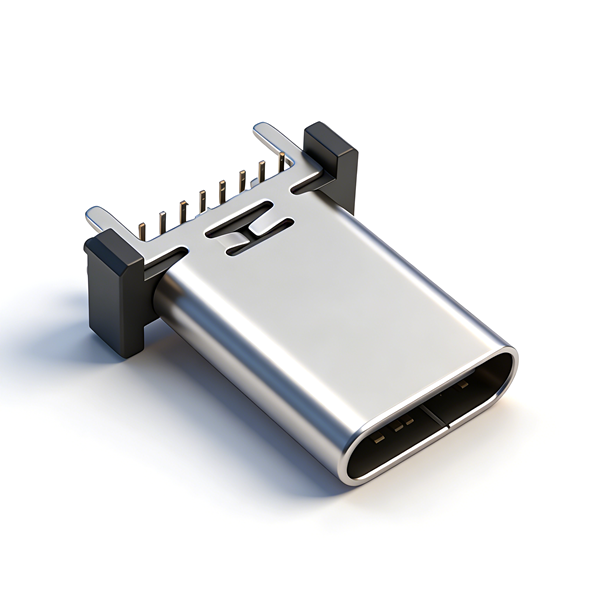

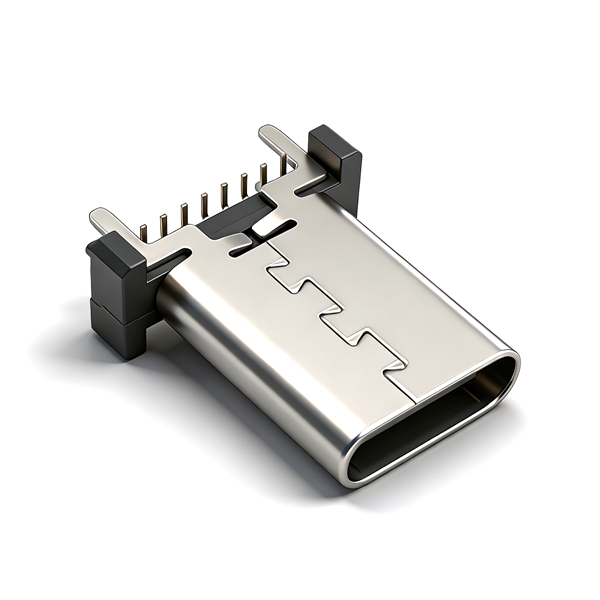

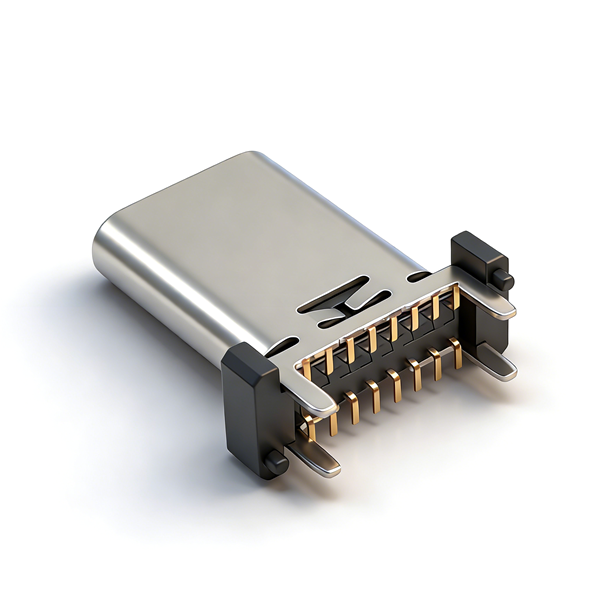

A031606A为13.1mm适中加高加长PCB复合Type-C插座，四角贴片+插件双重加固抗震；搭载0.15mm SUS304中屏蔽，EMC抗干扰性能优秀；闭口防尘舌搭配1.50mm标准插拔行程；LCP胶耐受260℃回流焊，不锈钢外壳60μ镍层耐48小时盐雾；PCB加长至10.82mm提升焊接容错，全自动载带包装，专属加长PCB无法替换8.45标准款。

产品规格

产品型号	A031606A
产品名称	13.1mm加长PCB带屏蔽SMT+DIP 16PIN Type-C母座（载带款）
引脚配置	16PIN全功能，5A快充+数据+SBU视频
整机高度	13.10mm（中等加高款）
PCB尺寸	10.82mm加长焊盘
固定结构	SMT贴片+DIP插件双重复合固定
屏蔽配置	SUS304 0.15mm内置中屏蔽片
插接行程	1.50mm标准插拔行程
外壳电镀	镀镍60μ"，48小时盐雾测试
包装方式	24mm自动化载带，2560PCS/卷
环保标准	ROHS、REACH
备注	加长PCB、标准行程、带屏蔽、自动化量产、无防水、不可互换8.45PCB型号

注意事项

PCB为10.82mm加长专属布局，无法通用8.45mm标准PCB连接器；
PCB需同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；
整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；
仅适配全自动载带贴插设备，不适用真空盒手工产线；
SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；
无防水结构，禁止户外、淋雨、浸水类整机装配；
仓储干燥避光存放，避免载带粘连、端子氧化生锈。
