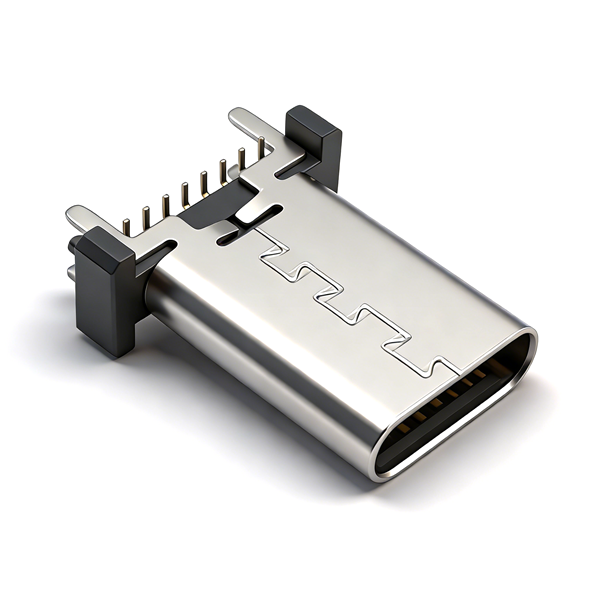

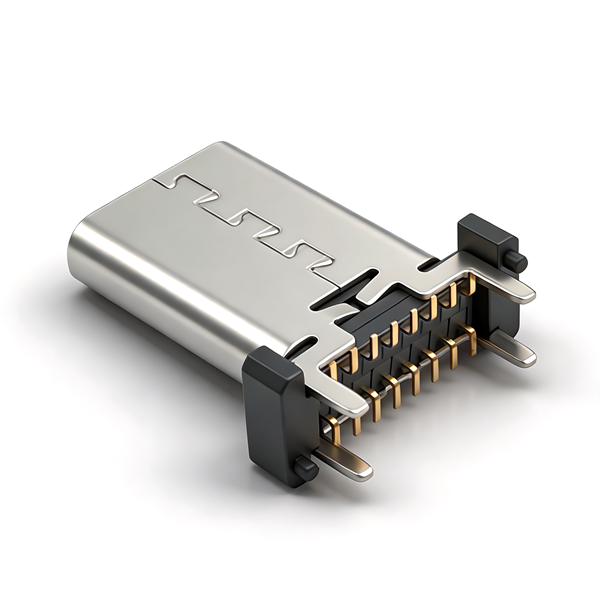

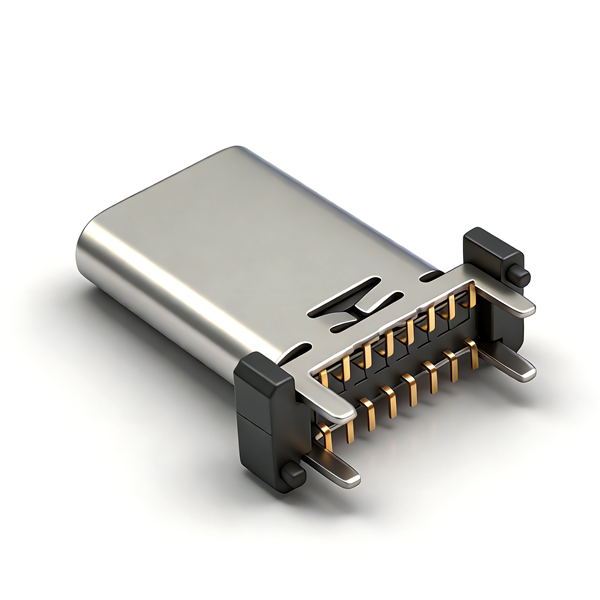

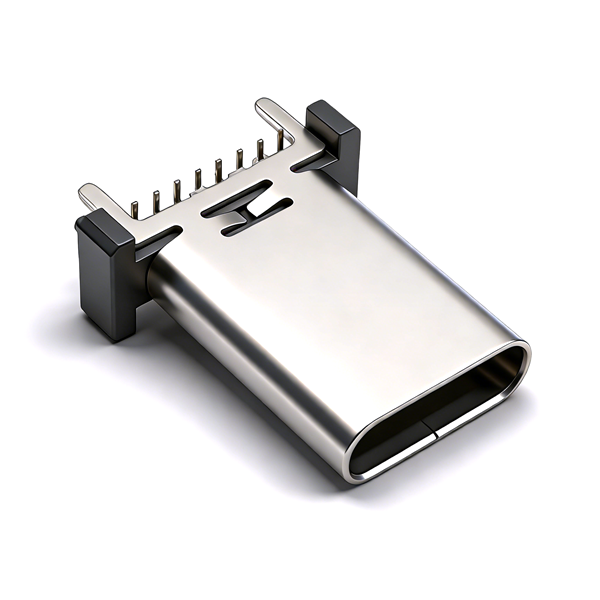

TYPE C母座16PIN 立式四脚插板SMT L=13.7 A款

产品详情

A031605A为13.7mm中等加高加长PCB复合Type-C插座，四角贴片+插件双重加固抗震；内置0.15mm SUS304中屏蔽，EMC抑制效果优异；闭口防尘舌搭配0.90mm超短插拔行程，适配内部紧凑深腔体整机；LCP胶耐受260℃回流焊，不锈钢外壳60μ镍层耐48小时盐雾；PCB为10.82mm加长专属布局，全自动载带包装，不可与8.45mm标准PCB连接器互换。

产品规格

注意事项

• PCB为10.82mm加长专属布局，不能通用8.45mm标准PCB连接器；

• PCB必须同时绘制贴片焊盘与插件孔，单一工艺无法完全固定产品；

• 整机大面积铺铜接地，最大化中屏蔽EMC抑制效果；

• 仅适配全自动载带贴插设备，不适用真空盒手工生产线；

• SMT回流焊峰值温度≤260℃，防止LCP胶芯高温变形；

• 无防水结构，禁止户外、淋雨、浸水类整机装配；

• 仓储干燥避光存放，避免载带粘连、端子氧化生锈。
