TYPE C母座16PIN 立式两脚插板SMT L=6.8 三模 带中夹片 有弹

产品详情

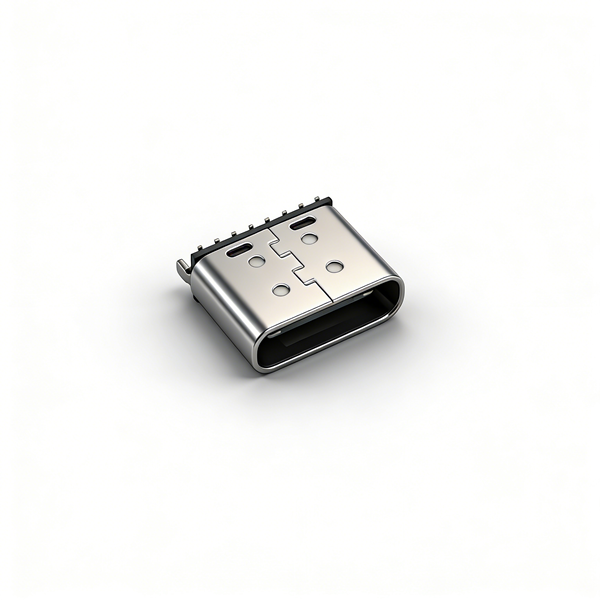

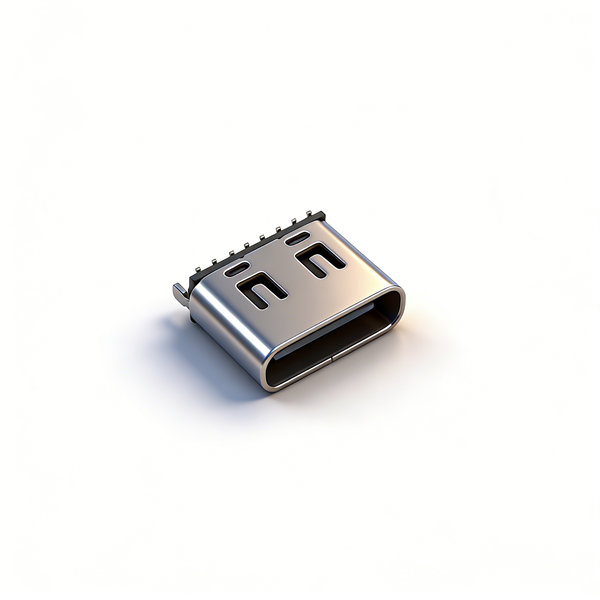

A011636A为加长型立式两脚连接器，总长6.8mm，仅尾部两处贴片脚，大幅节省PCB横向布局空间；搭配独立不锈钢中夹片提升EMI屏蔽能力，内置接触弹片，公母头插接稳固，万次插拔不易松动。三模耐高温LCP适配标准SMT回流制程，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内立式整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB使用立式两脚专用焊盘，严格遵循±0.05加工公差；

• 仅两脚接地，强电磁干扰整机不推荐选用；

• 内置弹片禁止暴力插拔，避免弹片疲劳松脱；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好标准阻抗匹配，保障传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储干燥通风，不锈钢件防潮防锈；

• 插拔上限10000次，适合长款立式数码；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
