防水TYPE C母座24PIN 沉板1.0 前贴后插DIP+SMT L=9.0 锌合金外壳脚长0.65 引脚长0.65 IP67 编带

产品简介

A04W2402A IP67超薄1.0沉板24PIN防水Type-C，前SMT后DIP复合加固锌合金款，支持USB4/5A/8K高速，-25~85℃，24mm载带量产，超薄浸水高速设备专用。

133-1080-2726 CAD图纸 PDF图纸 3D图纸

产品详情

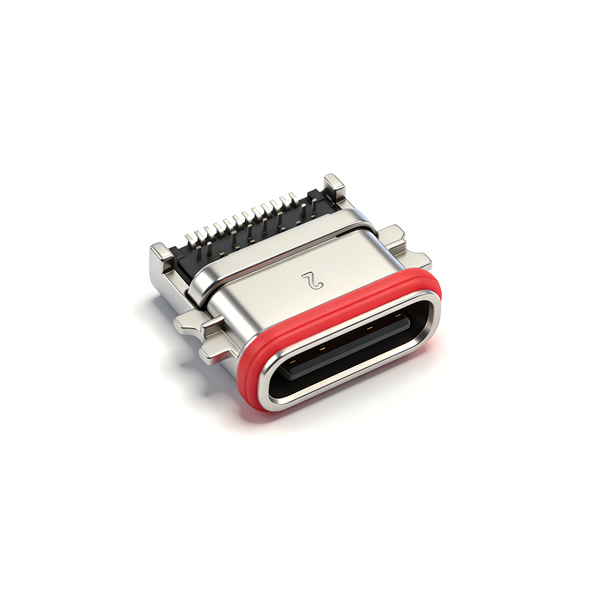

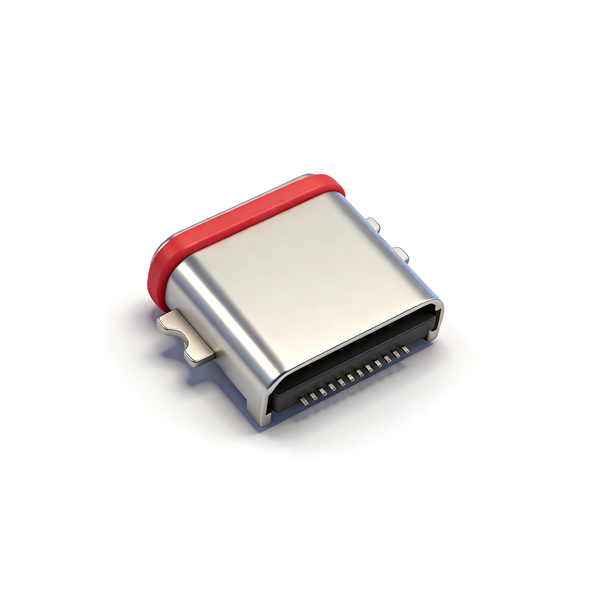

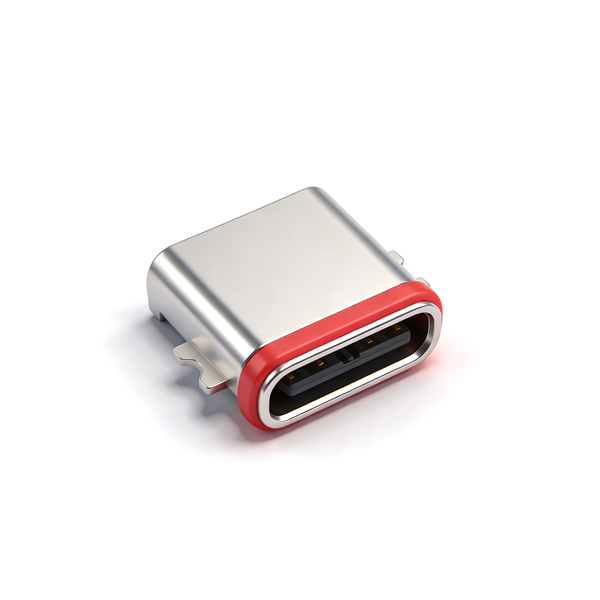

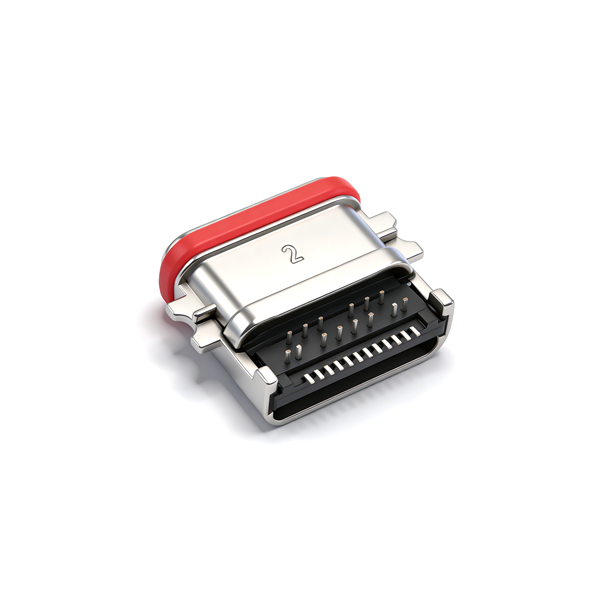

A04W2402A为1.0mm超薄沉板IP67防水全高速插座，采用前壳体SMT、后端端子DIP分体复合焊接，锌合金耐磨外壳；24PIN双通道完整支持USB4、雷电、5A快充与8K视频；PA9T胶耐260℃回流，硅胶圈短时浸水；专属1.0沉板分体PCB，不可与1.1沉板、板上24PIN防水母座互换。

产品规格

产品型号	A04W2402A
产品名称	IP67 1.0超薄沉板前贴后插24PIN锌合金防水Type-C
沉板深度/总长	CH=1.0mm，L=9.44mm
固定工艺	前壳体SMT + 后端端子DIP复合
引脚配置	24PIN双通道USB4+USB2.0+SBU+5A快充
防水等级	IP67短时浸水
壳体材质	镀镍锌合金，配套SUS屏蔽片
包装	24mm载带，1000PCS/卷
环保标准	ROHS、REACH
备注	超薄1.0沉板分体PCB，不可互换1.1沉板高速款

注意事项

IP67仅短时浸水，不可长期深海高压环境使用；
1.0mm沉板前后分体专属PCB，不兼容1.1沉板、板上24PIN连接器；
装配硅胶圈压缩量需达标，错位破损会丧失防水性能；
SMT回流峰值≤260℃，防止塑胶、密封圈高温老化漏水；
需SMT+波峰焊两道工序，产线工序多于纯贴片型号；
仓储密封加干燥剂，避免端子氧化、防水圈提前老化。
