产品详情

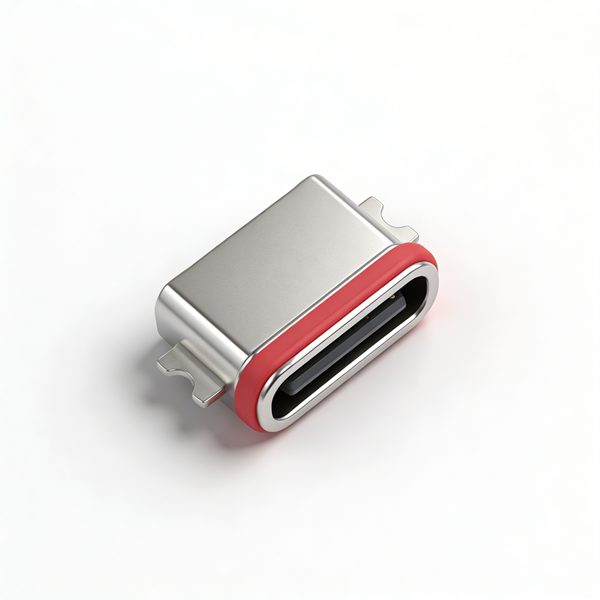

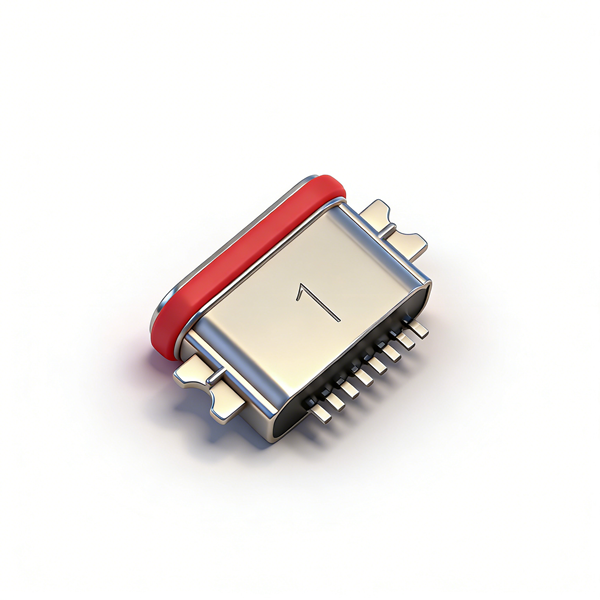

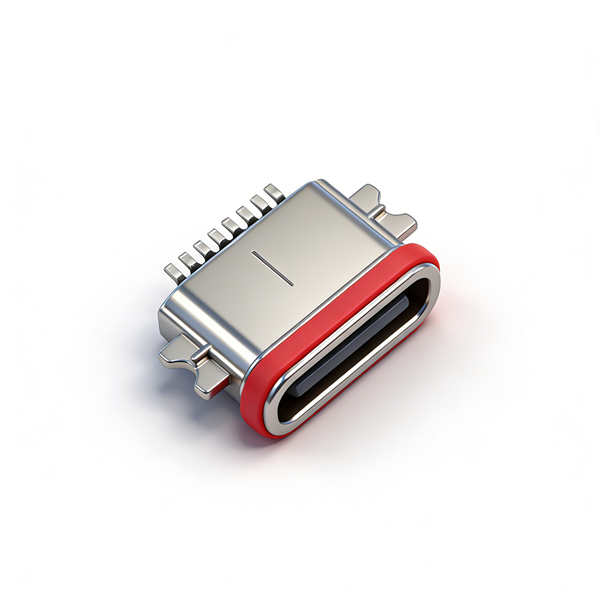

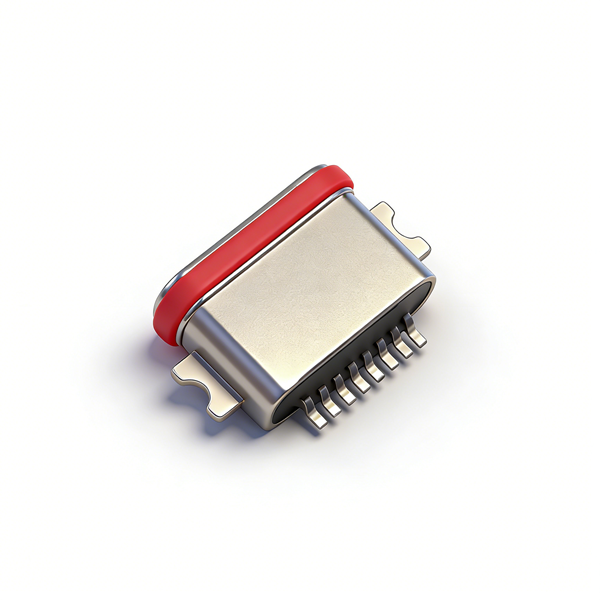

A04W0801A为0.8mm超薄沉板IPX6防水Type-C插座，后置两脚全SMT锌合金外壳，加长1.5mm信号引脚适配加厚沉板PCB；8PIN搭载USB2.0低速通道，区别6PIN纯充电沉板款；硅胶密封圈仅抵御高压喷水，不可浸水；LCP胶耐受260℃回流焊；专属沉板开孔PCB，无法通用板上防水连接器。

产品规格

产品型号	A04W0801A
产品名称	0.8沉板IPX6 8PIN锌合金防水Type-C母座（加长引脚两脚SMT载带款）
沉板深度/总长	CH=0.8mm，L=6.7mm
引脚尺寸	外壳脚1.35mm，信号引脚加长1.5mm
引脚功能	8PIN：5V/3A+USB2.0低速，无影音/高速通道
防水等级	IPX6（仅防高压喷淋，禁止浸水）
壳体材质	镀镍锌合金，后置两脚SMT
工作温区	-25℃ ~ +85℃
包装规格	24mm载带，1000PCS/卷
环保标准	ROHS、REACH
备注	沉板专属PCB，不可互换6PIN沉板、板上防水型号

注意事项

仅USB2.0低速传输，不支持SBU视频、USB4、PD高压快充；
IPX6仅抗喷水，严禁整机浸入水中使用；
加长1.5mm信号引脚仅适配厚沉板PCB，薄板无法使用；
仅两脚SMT固定，车载、持续强震动整机谨慎选用；
装配硅胶圈不可破损、偏移，否则失去IPX6防护能力；
SMT回流焊峰值温度≤260℃，防止塑胶、密封圈高温老化漏水；
仓储常温避光存放，延缓防水圈老化；
与所有板上防水、沉板6PIN连接器PCB互不兼容。
