防水TYPE C母座24PIN 板上四脚插板SMT+SMT L=8.65 舌片外露不带凸点15U+5U 锌合金外壳脚长0.5 引脚长0.36 IPX8 编带-TYPE-C 连接器-晨阳电子

产品详情

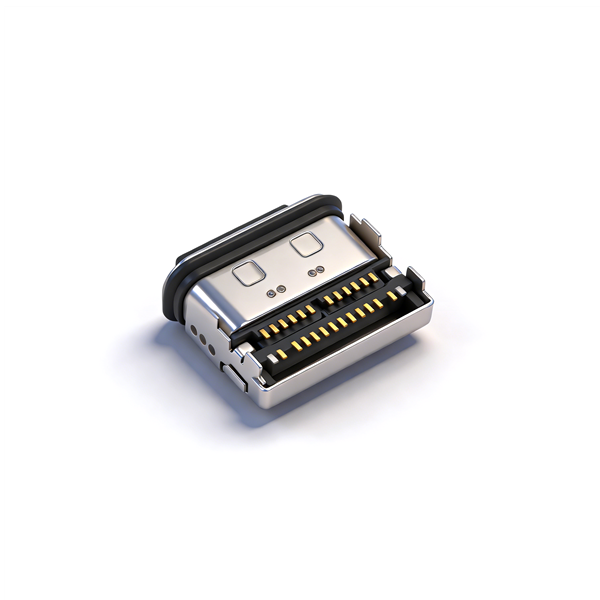

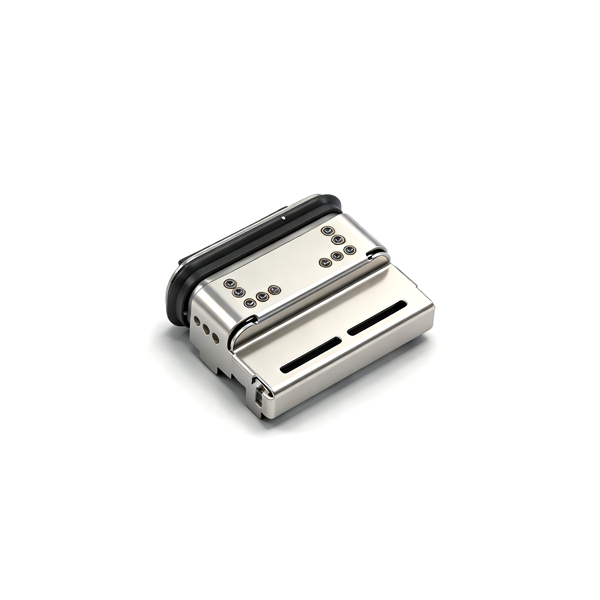

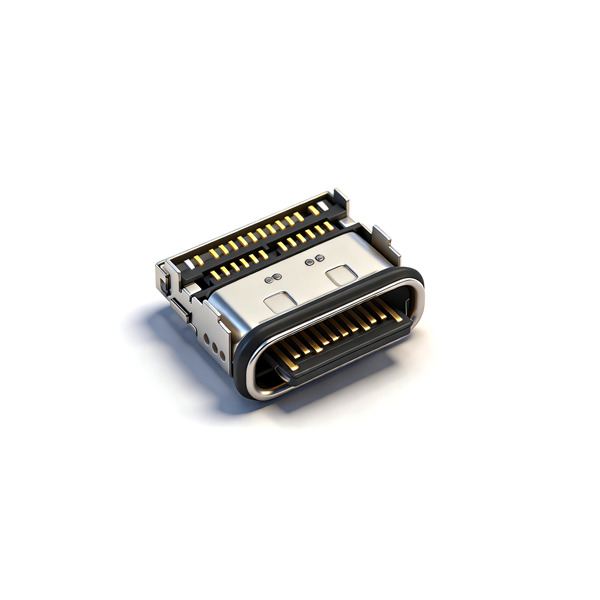

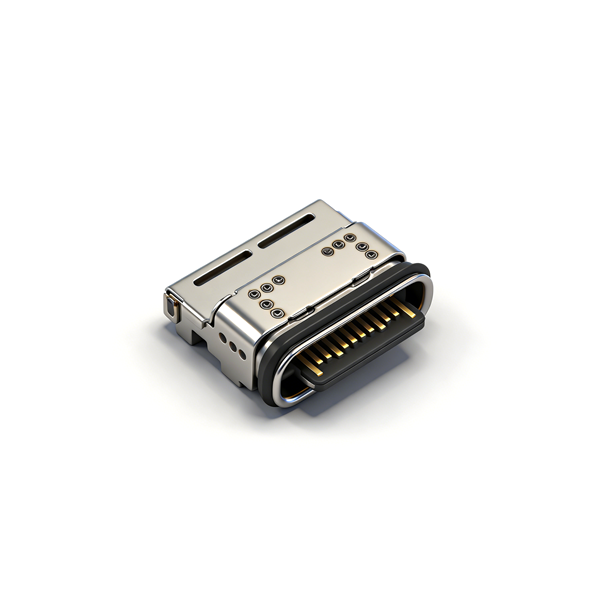

A04W2404A为防水系列顶配24PIN IPX8 Type-C插座，双排四脚全SMT贴片，舌片外露锌合金多层壳体；双通道高速引脚完整支持USB4、雷电、8K视频与5A大电流，区别16PIN及以下仅低速防水款；触点15U厚金耐磨，IPX8密封可短时浸水；双排专属PCB，不能与6/8/16PIN单排防水母座互换。

产品规格

产品型号	A04W2404A
产品名称	IPX8深水24PIN双通道防水Type-C母座（双排四脚SMT舌外露载带款）
整机总长	L=8.65mm
固定结构	四脚双排SMT+SMT全贴片
引脚配置	24PIN双通道USB4+USB2.0+SBU+5A快充
壳体	锌合金复合、舌外露无凸点
镀金规格	触点15μ，焊区5μ，全域镍层
防水等级	IPX8短时浸水
工作温区	-25℃ ~ +85℃
环保标准	ROHS、REACH
备注	防水系列唯一高速24PIN，双排PCB不可互换低PIN防水款

注意事项

双排专属PCB，无法适配6/8/16PIN单排防水Type-C母座；
IPX8仅支持短时浸水，长期深海高压需整机额外防水结构；
无DIP插件加固，车载、持续强震动设备建议增加限位结构；
SMT峰值温度≤260℃，防止塑胶、密封圈高温老化漏水；
装配时多层密封圈不得错位破损，否则丧失IPX8防护；
仓储需密封加干燥剂，延缓防水圈老化、端子氧化；
和无防水立式/沉板24PIN连接器PCB完全不兼容。
