防水TYPE C母座16PIN 板上四脚插板SMT L=7.85 接地外壳带弹片全塑外壳脚长0.65 引脚长0.8 IPX5 编带-TYPE-C 连接器-晨阳电子

产品详情

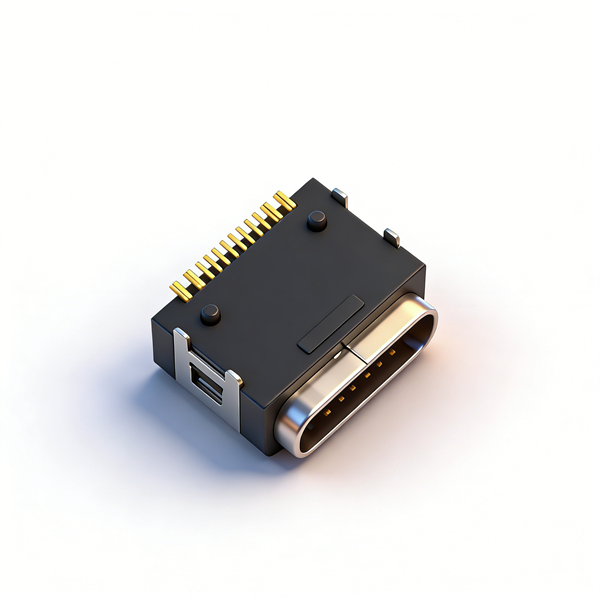

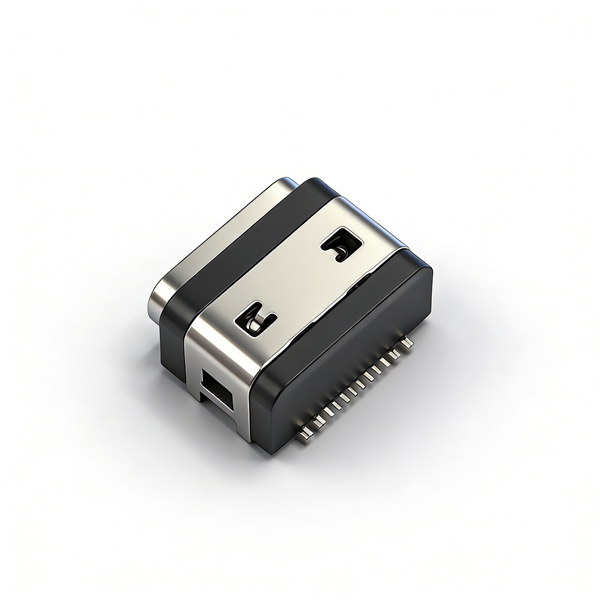

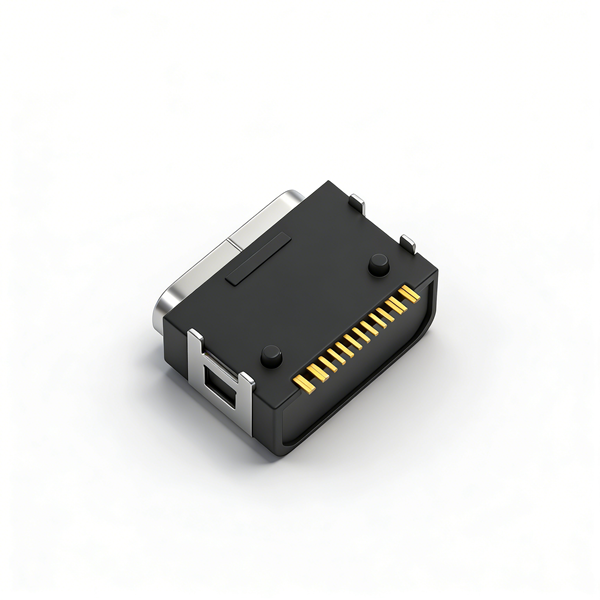

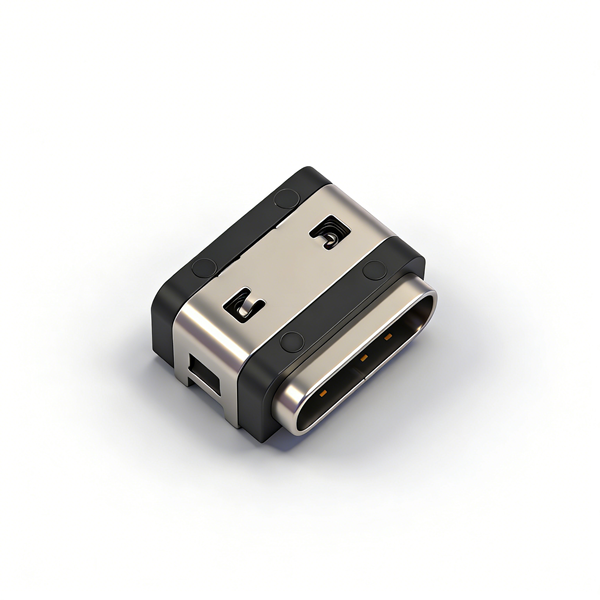

A04W1605A为IPX7可浸水防水Type-C插座，加长7.85mm全塑结构，外壳自带接地弹片提升接地性能；16PIN线路支持5A大电流、低速数据、模拟视频，区别6/8PIN简易款；硅胶圈密封实现短时浸水防护，LCP胶耐受260℃回流；专属加长PCB，不能与超薄IPX5 16PIN、6/8PIN防水母座互换。

产品规格

产品型号	A04W1605A
产品名称	IPX7浸水16PIN全塑接地弹Type-C母座（四脚SMT载带款）
整机尺寸	L=7.85mm，板上高5.4mm
壳体特点	全塑包覆、外壳带接地弹片，四脚SMT
引脚功能	16PIN，5A快充+USB2.0+SBU影音，无USB4
防水等级	IPX7（支持短时浸水，优于IPX5）
额定电流	5V/5A
工作温区	-25℃ ~ +85℃
包装	24mm载带，600PCS/卷
环保标准	ROHS、REACH
备注	接地弹增强EMC，PCB不可与IPX5超薄16PIN互换

注意事项

仅支持USB2.0低速，无USB4/雷电、8K高速视频通道；
装配防水圈必须预留0.1~0.15mm压缩间隙，密封失效丧失IPX7；
加长7.85mm专属PCB，无法兼容5.45mm A04W1601A及6/8PIN防水款；
回流焊峰值≤260℃，防止塑胶、硅胶圈高温老化漏水；
IPX7仅短时浸水，不可长期水下浸泡使用；
仓储常温避光存放，延缓防水密封圈老化；
和无防水14/24PIN立式/沉板连接器完全不兼容。
