产品详情

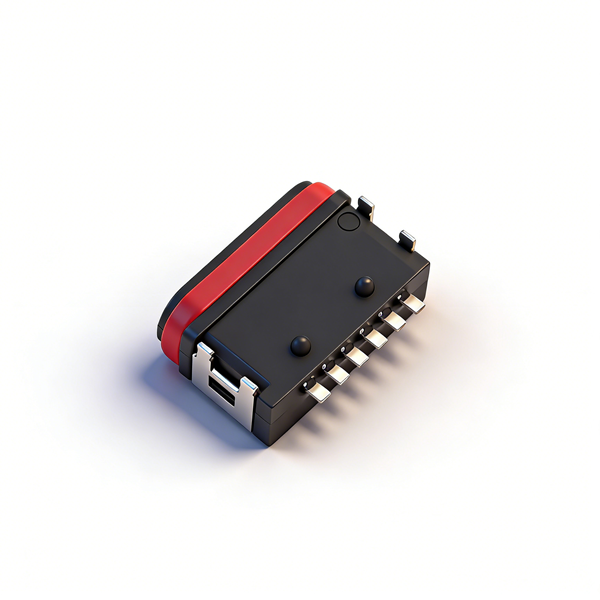

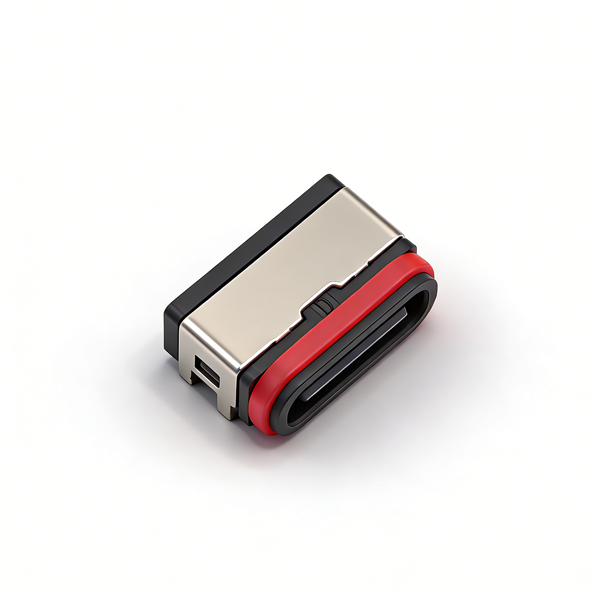

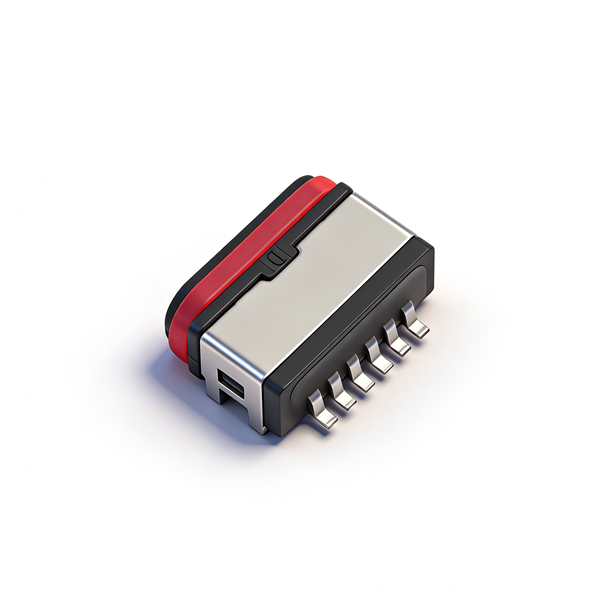

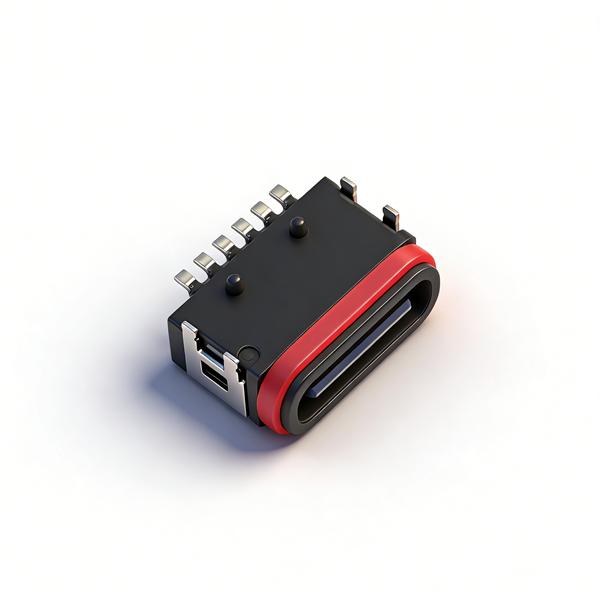

A04W0604B为IP67防水简易Type-C插座，板上立式总长6.7mm，四脚壳体SMT多点固定，抗震优于两脚款；6PIN仅VBUS/GND/CC充电引脚，无高速数据通道；搭配红色硅胶密封圈实现防尘防水，LCP胶耐受260℃回流焊；自动化载带出货，四脚专属PCB不能与两脚防水款、全功能24PIN连接器互换。

产品规格

产品型号	A04W0604B
产品名称	IP67防水6PIN Type-C母座（板上四脚SMT载带款）
整机尺寸	L=6.7mm，板上高1.64mm
引脚配置	6PIN（VBUS/GND/CC，仅充电）
固定方式	四脚壳体全SMT贴片
防水等级	IP67硅胶圈密封防水
电气参数	5V/3A，无高速数据
工作温区	-25℃ ~ +85℃
包装规格	24mm载带，1000PCS/卷
环保标准	ROHS、REACH
备注	四脚加固防水款，不可互换两脚防水款、全功能C口

注意事项

仅低压5V充电，不支持USB数据、8K视频、PD快充；
装配时硅胶防水圈不得破损、偏移，否则丧失IP67防护；
四脚专属PCB，无法使用A04W0604A两脚款焊盘；
回流焊峰值≤260℃，防止硅胶圈、塑胶高温老化失效；
强震动设备虽优于两脚款，仍不推荐车载大功率场景；
仓储避光常温存放，避免密封圈提前老化；
和14/24PIN立式、沉板连接器PCB完全不兼容。
