TYPE C母座24PIN 板上四脚插板SMT+SMT L=11.1 CH=3.4 双壳-TYPE-C 连接器-晨阳电子

产品详情

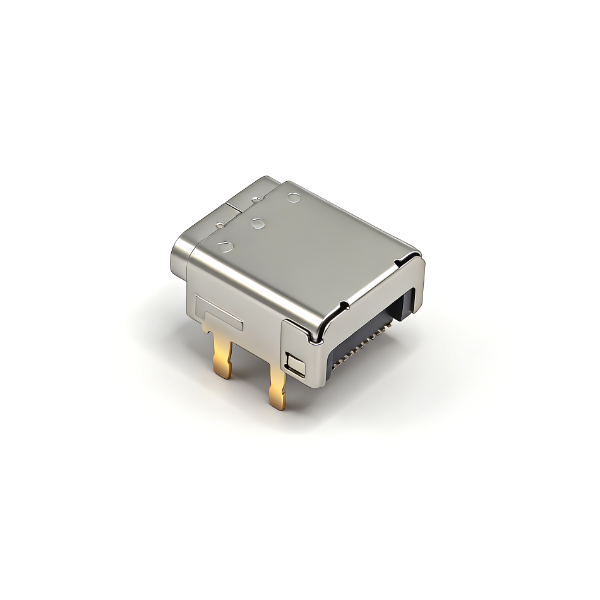

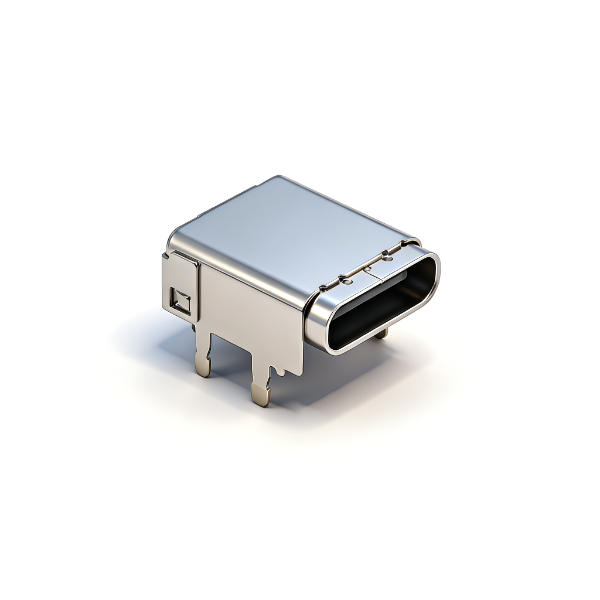

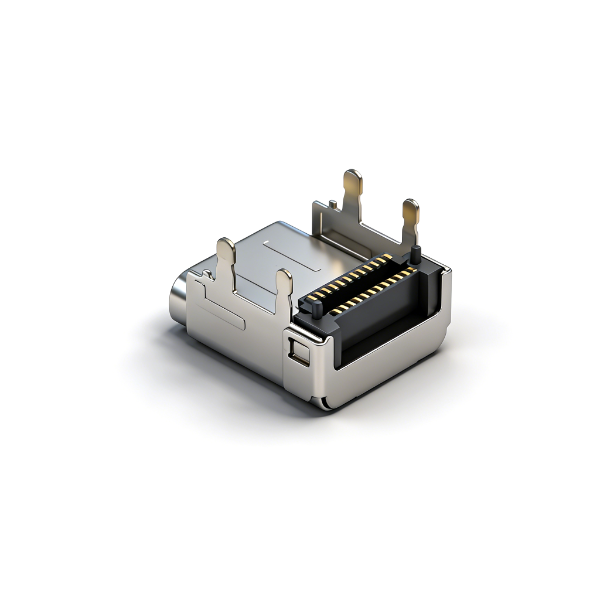

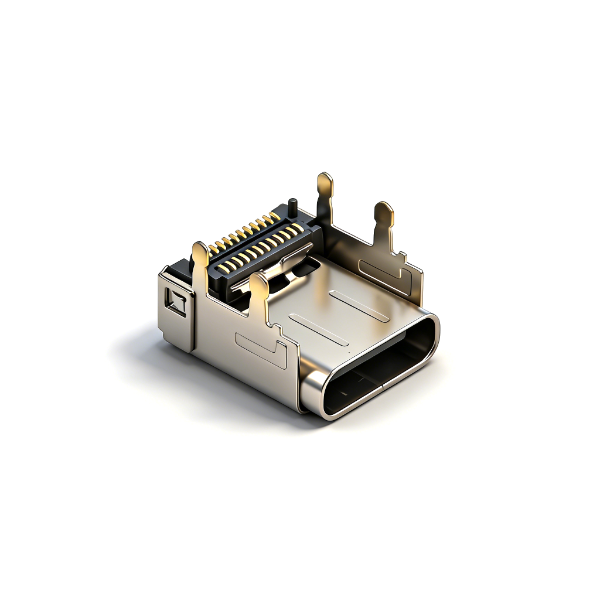

C392409A为板上3.4mm立式Type-C插座，总长11.1mm，双层不锈钢壳体，四脚壳体+端子全SMT贴片无插件孔；自带定位柱减少贴装偏移，24PIN双通道差分兼容USB4、雷电，同步支持5A大功率快充与8K高清视频；LCP胶耐260℃回流焊，外壳耐48小时盐雾；纯贴片工艺提升产效，板上PCB不可与沉板、DIP复合款C392408A互换。

产品规格

产品型号	C392409A
产品名称	板上3.4mm全SMT双壳24PIN双通道Type-C母座（载带款）
板上高度	3.4mm，非沉板设计
总长	11.1mm
壳体结构	内外双壳、带定位柱、无外壳锁弹
固定结构	壳体+端子全SMT贴片，无DIP插孔
引脚配置	24PIN双通道高速+VBUS+CC+SBU
工作温区	-40℃ ~ +85℃宽温
机械耐久	10000次插拔
包装	24mm载带，400PCS/卷
环保标准	ROHS、REACH
备注	纯SMT一道贴片、双壳多点接地、板上无需沉板，不可互换沉板/DIP复合款

注意事项

专属板上贴片PCB，不能通用沉板系列与C392408A DIP复合款；
无DIP插针加固，车载、高震动整机谨慎选用；
无外置锁弹，频繁插拔设备锁紧手感偏弱；
无内置中屏蔽，USB4高速整机建议加装整机屏蔽罩；
SMT回流焊峰值≤260℃，防止LCP胶芯高温熔化；
仓储搭配干燥剂防潮，避免端子长期裸露氧化；
无防水结构，仅室内干燥整机装配使用。
